proFPGA │ 完整的模組化多FPGA系統方案

proFPGA 產品系列是完整的模組化多 FPGA 解決方案。 包含 3 種母板、24 種FPGA 模組、各種子板與連接介面。針對需要高速 ASIC 原型與 IP 驗證解決方案的客戶, 以創新的系統理念與技術, 為多個項目提供高度的靈活性, 實現早期軟體開發與即時系統驗證。

proFPGA 四大關鍵核心技術

FPGA Module Mixing Technology
(FMT)

  • 模組化系統架構,可輕鬆插拔母板上的FPGA模組
  • 不同品牌的 FPGA (Xilinx , ALTERA) 可同時使用在同一平台上
  • 插入時自動掃描檢測 FPGA 模組
  • proFPGA 專用軟體 Messenger 可處理和控制所有的 FPGA 配置

Smart Stacking Technology
(SST)

  • 自動電路板檢測 ( 插入時自動檢測)
  • 預先安全機制 (預防錯誤插拔)
  • 整合的互連設備
  • 智能掃瞄系統 (自檢與性能測試)
  • 智慧 I/O 管理 (達到100% I/O 使用)

Advanced Clock Management
(ACM)

  • 採用創新的雙級時脈產生架構
  • 每塊母板能分配多達8個異步時脈
  • 可於所有主板上完全生成clock domain與相關重置訊號

Device Message Box Interface
(DMBI)

  • 超高速低延遲的數據交換系統
  • 多種使用模式如遠程系統配置/監視/除錯
  • 高達3.5 Gbps的數據傳輸速率
  • 使用USB、乙太網路或PCIe介面
  • 使用多種應用編輯介面除錯
  • 功能完整的軟體支援

從 1 至 36 的 FPGA 組合~隨心所欲的高效能與靈活性

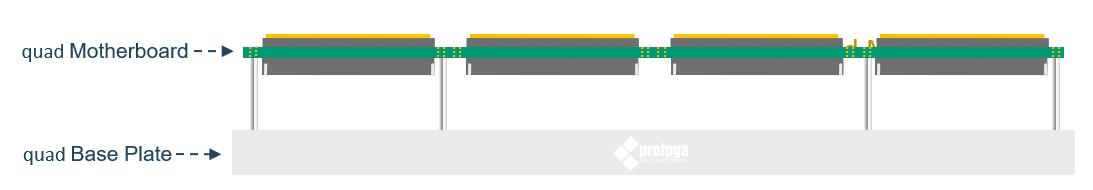

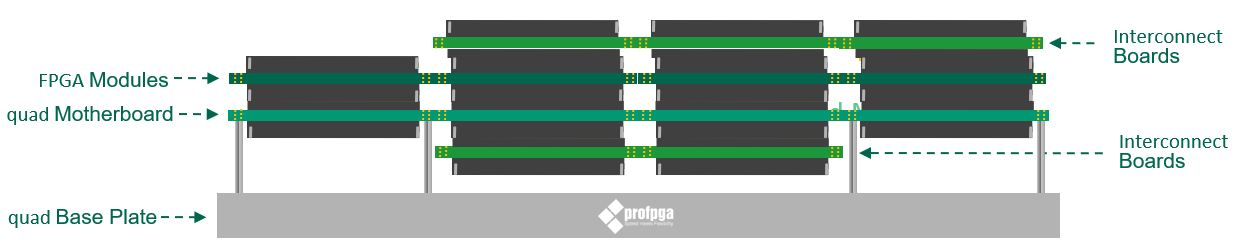

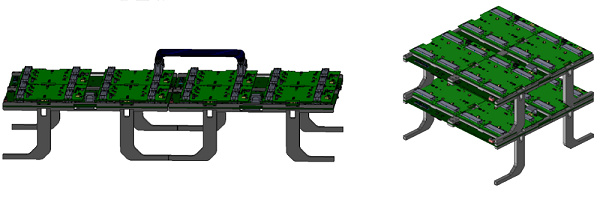

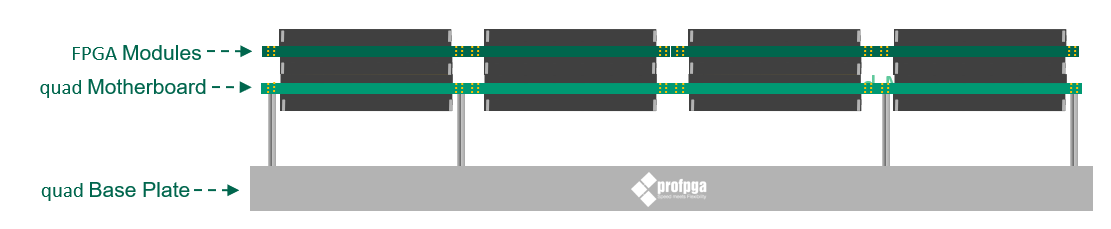

系統架構設計概念來自於高度自由模組化與可擴充性,將 FPGA 整合在專用 FPGA 模組上,便可像積木般直接置入proFPGA Uno、Duo 或 Quad 母板,提供高度的靈活性。魔術般的可擴充性,各母板宛如積木般堆疊相連,同一系統最多可同時連接 9 塊母板或 36 個 FPGA 模組,使 ASIC gate 達到 1080M 。

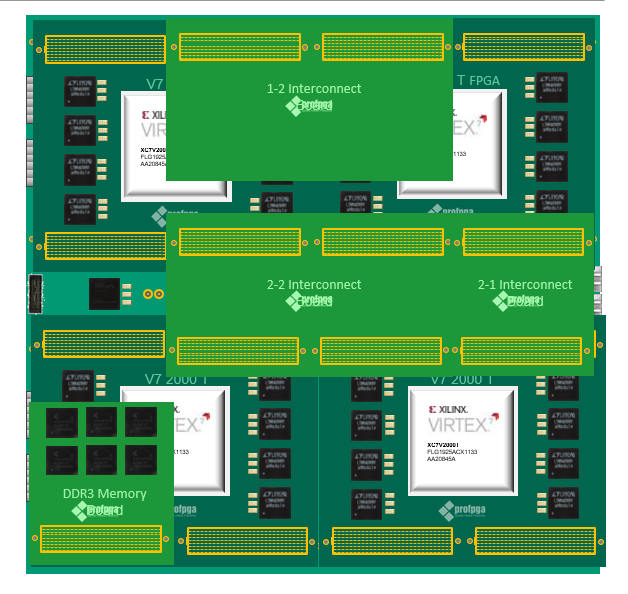

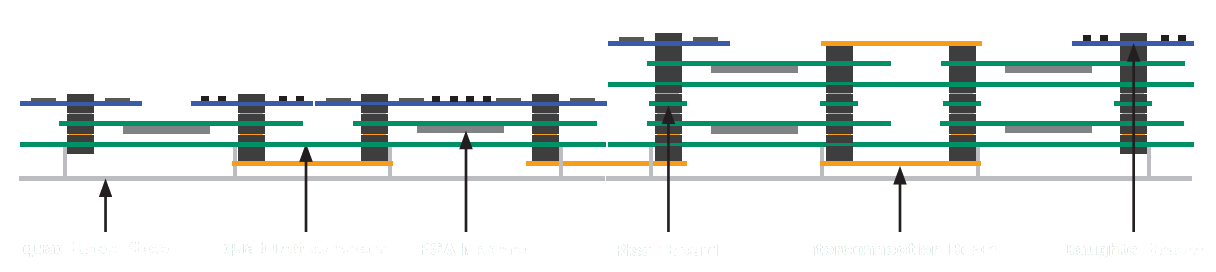

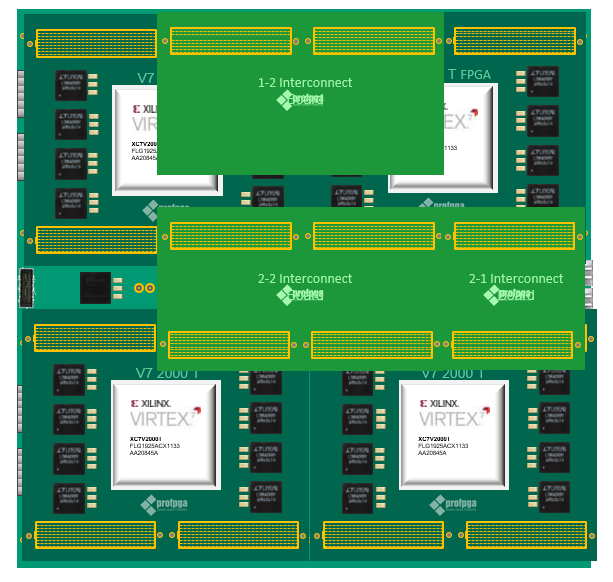

您可以在一個系統中使用不同品牌、不同類型的 FPGA,或同時置入多個 FPGA 擴充您的系統。使用者幾乎可以 proFPGA 系統在每個 FPGA 模組的頂部和底部提供 最多 10 個擴充埠,可外接標準或您需要的特定功能的擴充子板,如 DDR4 、PCIe gen 1 / 2 / 3 / 4、乙太網路、USB 3.0或其他高性能介面和互連板,透過並排連接,將多個電路板整合為單一系統。


5 步驟完成客製化原型系統

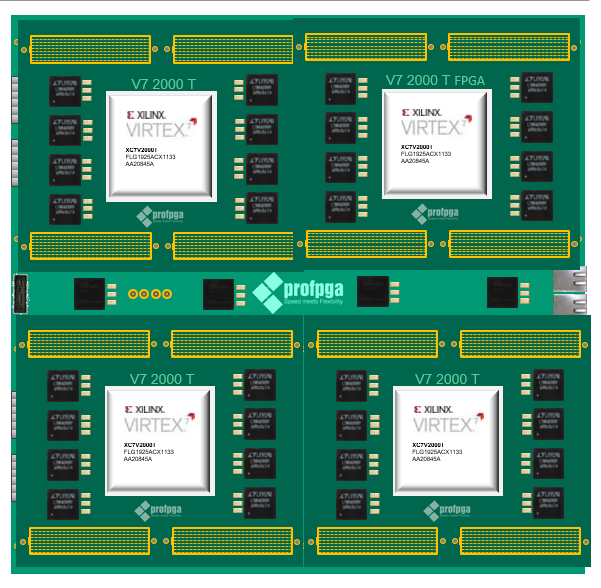

步驟 1 │ 選擇適當的母板(Motherboard),開始進行原型系統建構

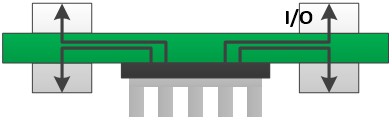

點對點設計 提升傳輸效率

採用高速 PCB 材料與組件,摒棄傳統的 T 型連接方式,100%點對點連接,可100%銜接從 FPGA 到所有連接器的訊號,可支援單點或不同電壓標準 I/O。且體積小,訊號傳輸短,使傳輸效率更為提升。

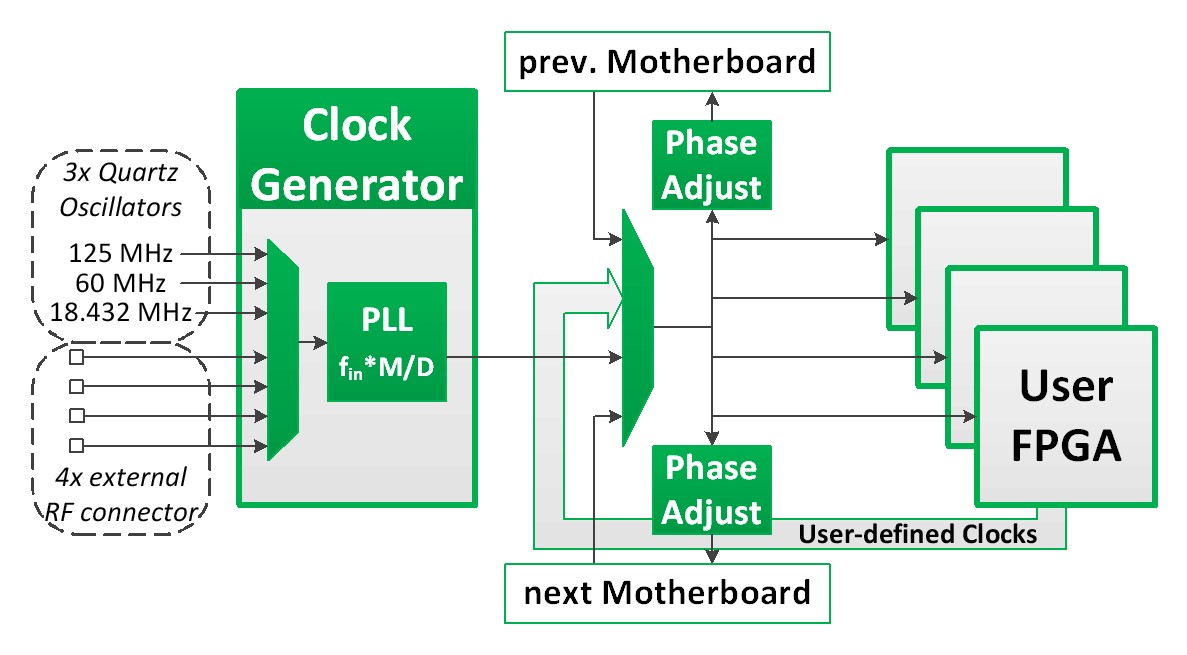

先進時脈分配功能



proFPGA 產品擁有先進的時脈分配功能,除 Clock 0 固定在 100 MHz外,Clock 1-7 均可於運行時重新配置。


軟體支援系統 進行智能控制與設定

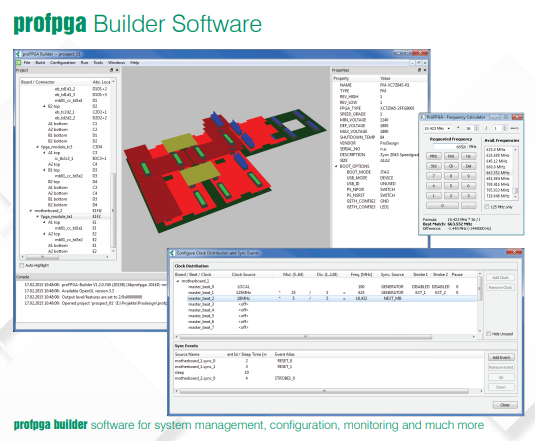

proFPGA 提供 Builder 軟體,可新增 proFPGA 系統架構,透過系統掃描和組件的自動檢測功能,對 proFPGA 系統架構進行 3D 視覺掃描,並主動生成工具流的文件。

除此之外,針對客戶所需,系統軟體也提供相當多的功能,包括系統設置 ( I/O 電壓、時脈、重設)、系統配置 (透過 DMBI 或 USB 下載 FPGA 影像檔與配置檔) 與系統監控測試 (系統掃描、溫度控制、自檢和性能報告)。


專用包覆素材 嚴謹德國工藝

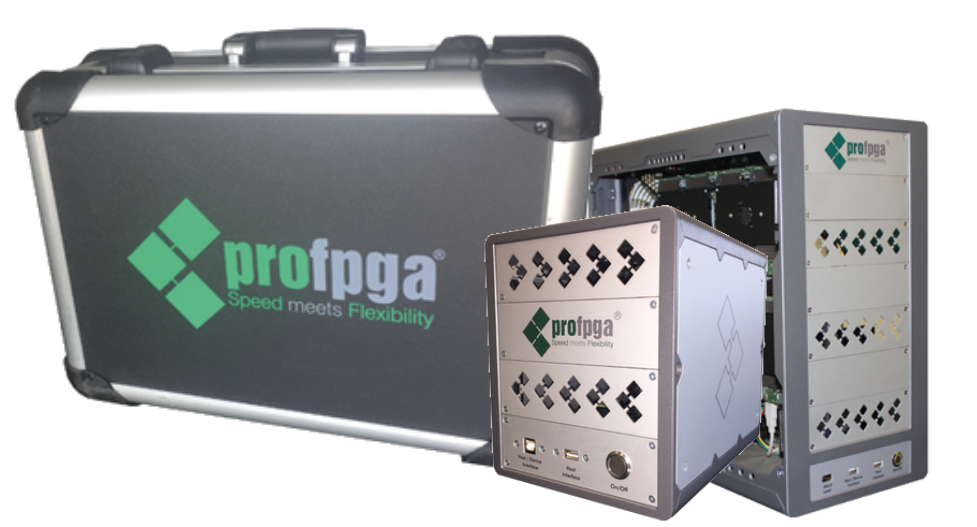

proFPGA 設計專用的運輸箱與包覆素材,可提供您的母板、子板、傳輸線材相當優異的保護。

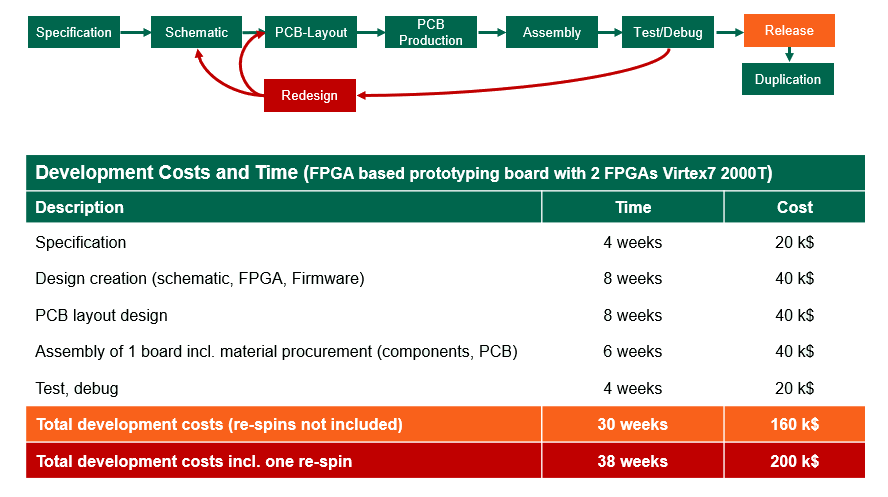

以合理的預算 縮短開發時程 搶得產業先機

在開發的過程中,所有開發時程的長短,經常是成本的關鍵。

自行建立系統是時間與金錢的消耗戰,以合理的預算,採用模組化的系統,可收事半功倍之效。


... and this is for ONE project only!

最能與時俱進的系統結構
為您省下系統更新的費用

因應時代變遷、設計變更、規格更迭等因素,需要變更系統中任何一個FPGA模組時,只需重新購買該模組,直接更換即可,不需變更整個系統,相對於全系統的汰舊換新模式,proFPGA給您更多的彈性,並為您省下大筆的花費!
