bladeRF 2.0 micro

MIMO 2x2 軟體定義無線電

更快! 更強大!
第二代 bladeRF SDR

bladeRF 2.0 micro 是繼 bladeRF 之後推出的新世代 MIMO 2x2 的即用型 USB 3.0 軟體定義無線電(Software Defined Radio,SDR),射頻範圍 47 MHz 至 6GHz。承繼 bladeRF 的強大功能,bladeRF 2.0 micro 擁有更新的規格、更佳的介面與相對經濟的售價,提供通訊工程相關使用者能輕鬆享受無線通訊探索的樂趣。

Our mission

專為高性能和移動應用而設計的SDR平台

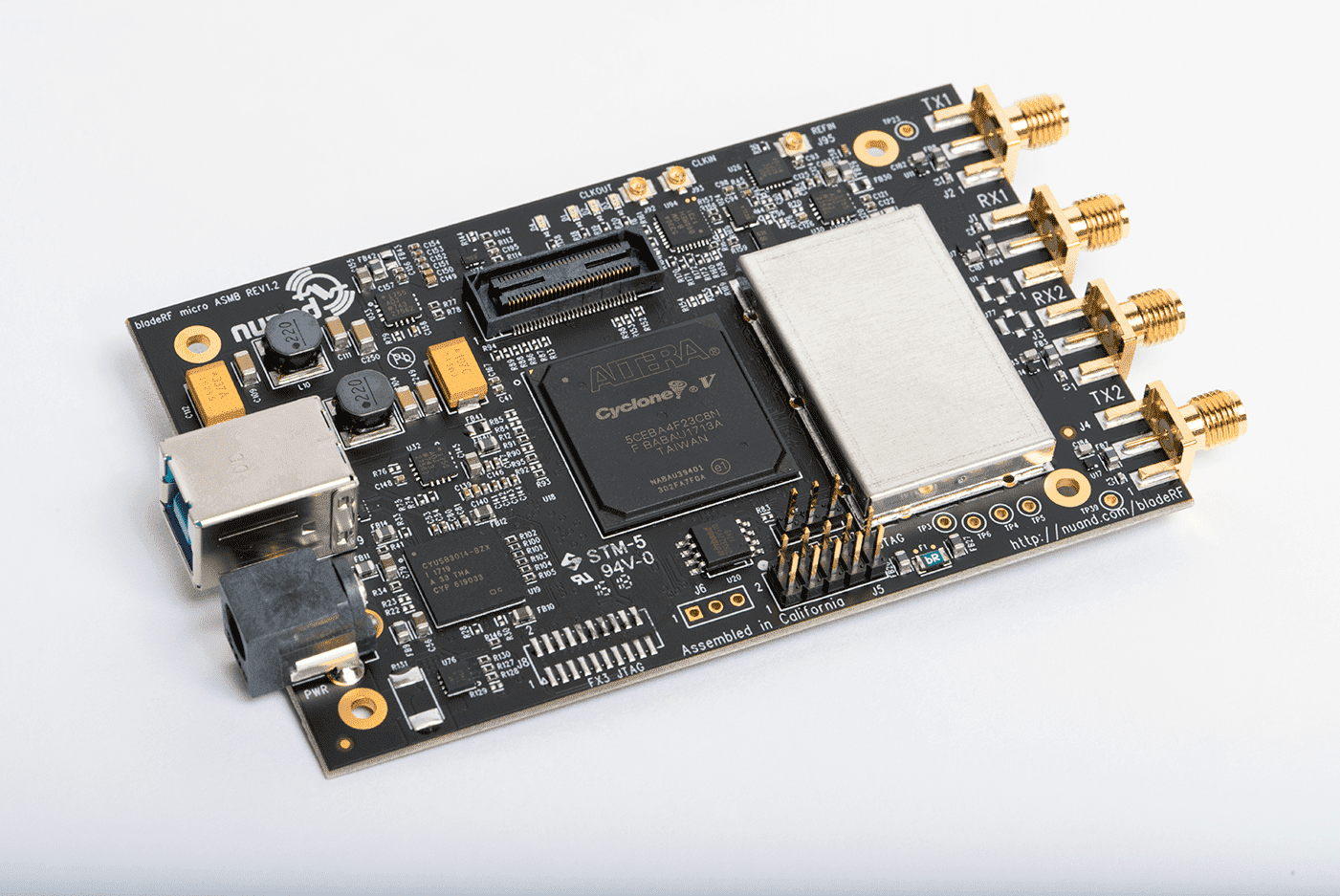

bladeRF 2.0 micro 是針對需求所開發之新世代軟體無線電(SDR),提供 47MHz 至 6GHz 的頻率範圍、 61.44MHz 的取樣率與 MIMO 2x2。 bladeRF 2.0 micro 採用小巧的外形設計,專為高性能和移動應用而設計。 bladeRF 2.0 micro 的 RF屏蔽 (RF shield cap) 可保護敏感的 RF 元件不受電磁波干擾,並提供額外的散熱功能,能在充滿挑戰的環境中運行。

Our mission
Our mission

USB 3.0 Superspeed

Our mission

Wideband RF Transceiver

Our mission

Fully Programmable FPGA

Our mission

Professional Quality

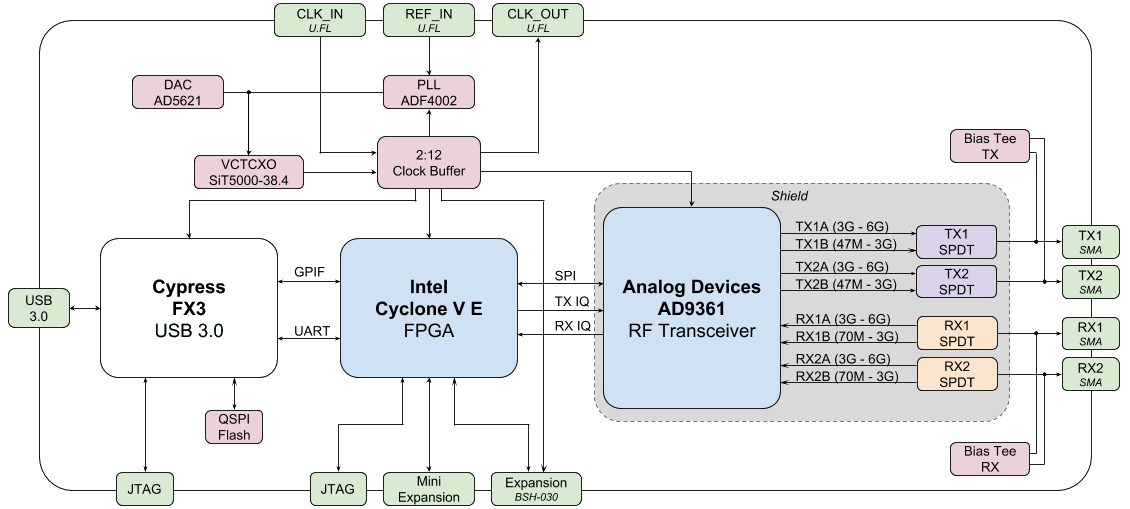

設計原理圖

Our mission

T 型偏壓電路

bladeRF 2.0 micro 所有 RF SMA 連接埠都透過 T 型偏壓電路( bias-tee circuitry) 為寬頻放大器和前置放大器提供電源。T 型偏壓電路的功能完全可由軟體控制,提供最大的操作靈活性。目前,T 型偏壓電路包括用於 TX 的寬頻功率放大器 BT-100 ,與用於 RX 的寬頻低噪聲放大器 BT-200 。

先進的時脈架構

bladeRF 2.0 micro 提供先進的時脈架構,並可向其他設備提供 38.4MHz 的基本時脈功能。其內建 PLL 允許將其 MEMS VCTCXO 調整為 10MHz 參考訊號。 bladeRF 2.0 micro 具有高精度和穩定的MEMS振盪器,取代了石英振盪器。內建 DAC 將 MEMS 振盪器的頻率調整設置為出廠校準值。

低噪、高效開關模式

bladeRF 2.0 micro的PDN包括低噪、高效開關模式與線性功率調節器,可透過 USB Bus 供電,亦可透過外部電源供電,以確保 T 型偏壓電路的最大性能。 PDN具有自動選擇和保持電路的功能,可優化 USB Bus 和外部直流電源之間的功耗。 bladeRF 2.0 micro 無需連接到 PC 或 SBC,內建快閃記憶體已足以容納任何大小的 FPGA 映像檔。
