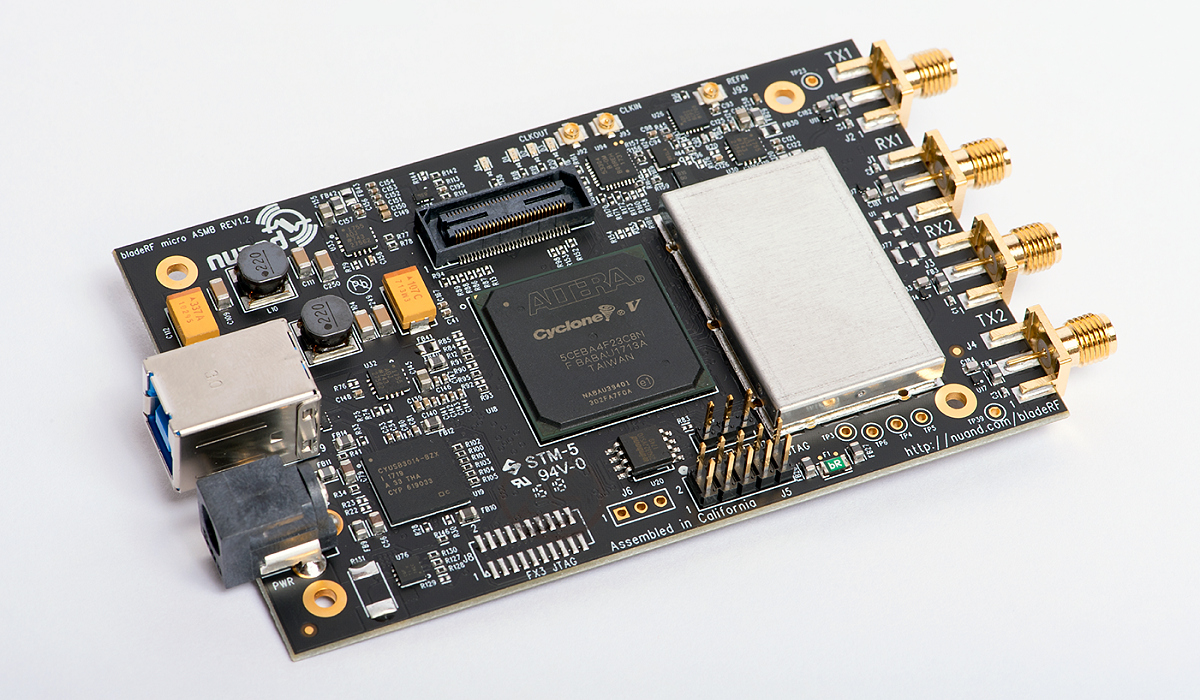

bladeRF 2.0 micro 是繼 bladeRF 之後推出的新世代  MIMO 2x2 的即用型 USB 3.0 軟體定義無線電（Software Defined Radio，SDR），射頻範圍 47 MHz 至 6GHz。承繼 bladeRF 的強大功能，bladeRF 2.0 micro 擁有更新的規格、更佳的介面與相對經濟的售價，提供通訊工程相關使用者能輕鬆享受無線通訊探索的樂趣。bladeRF 2.0 micro 可支援 Linux、macOS 與 Windows 作業系統，與 bladeRF 一樣擁有豐沛的資源可供研究與使用，包括使用程序、韌體、原理圖與HDL 原始碼等，皆發佈於 bladeRF 資料庫中。FPGA 與 USB 3.0 外接控制器可使用供應商提供的工具和 SDK 進行編輯 (工具與 SDK 可免費下載)。

bladeRF 2.0 micro 是針對需求所開發之新世代軟體無線電（SDR），提供 47MHz 至 6GHz 的頻率範圍、 61.44MHz 的取樣率與 MIMO 2x2。 bladeRF 2.0 micro 採用小巧的外形設計，專為高性能和移動應用而設計。經由 libbladeRF 資料庫，bladeRF 2.0 micro 與 GNURadio、GQRX、SDR-Radio、SDR＃、gr-fosphor、SoapySDR ..等軟體相容，並可運作於多數作業系統如Windows、Linux 與 macOS。 bladeRF 2.0 micro 的 RF屏蔽 (RF shield cap) 可保護敏感的 RF 元件不受電磁波（EMI）干擾，並提供額外的散熱功能，使 bladeRF 2.0 micro 能夠在充滿挑戰的環境中運行。

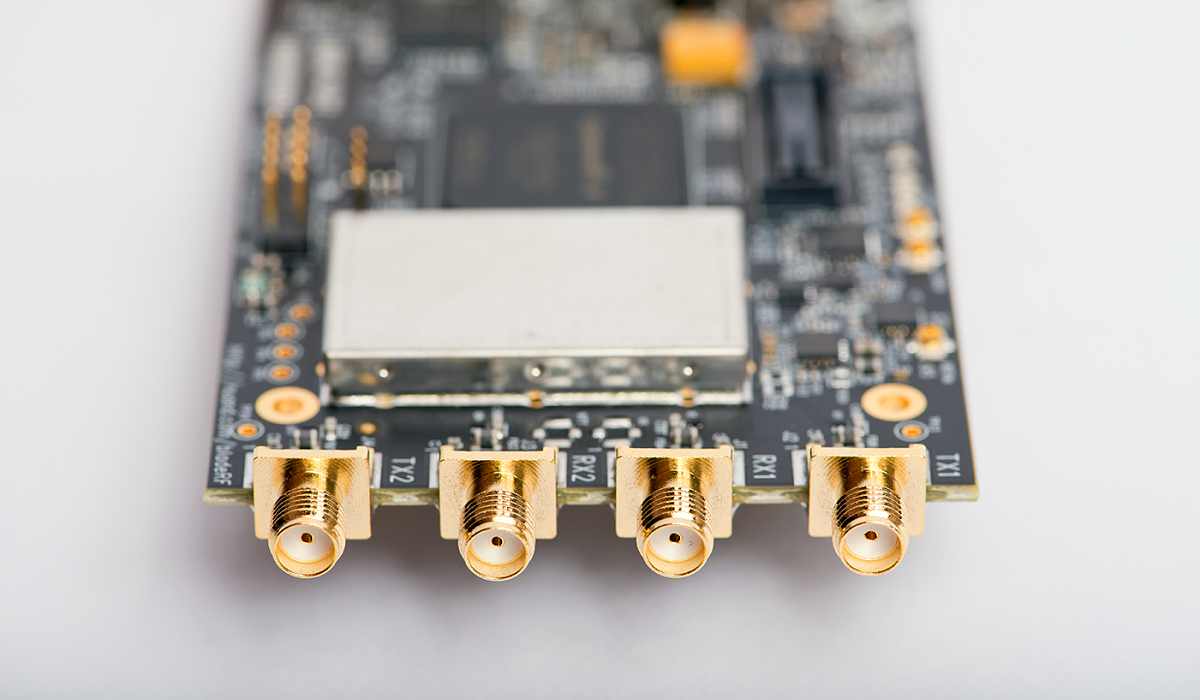

bladeRF 2.0 micro 所有 RF SMA 連接埠都透過 T 型偏壓電路( bias-tee circuitry) 為寬頻放大器和前置放大器提供電源。T 型偏壓電路的功能完全可由軟體控制，提供最大的操作靈活性。目前，T 型偏壓電路包括用於 TX 的寬頻功率放大器 BT-100 ，與用於 RX 的寬頻低噪聲放大器 BT-200 。

bladeRF 2.0 micro 提供先進的時脈架構，並可向其他設備提供 38.4MHz 的基本時脈功能。其內建 PLL 允許將其 MEMS VCTCXO 調整為 10MHz 參考訊號。 bladeRF 2.0 micro 具有高精度和穩定的MEMS振盪器，取代了石英振盪器。內建 DAC 將 MEMS 振盪器的頻率調整設置為出廠校準值。

bladeRF 2.0 micro的配電網路（PDN）為具有低噪、高效開關模式與線性功率調節器的複雜組合。 bladeRF 2.0 micro 可透過 USB Bus 供電，也可透過外部電源供電，以確保 T 型偏壓電路的最大性能。 PDN具有自動選擇和保持電路的功能，可優化 USB Bus 和外部直流電源之間的功耗。 bladeRF 2.0 micro 無需連接到 PC 或 SBC，內建快閃記憶體已足以容納任何大小的 FPGA 映像檔。

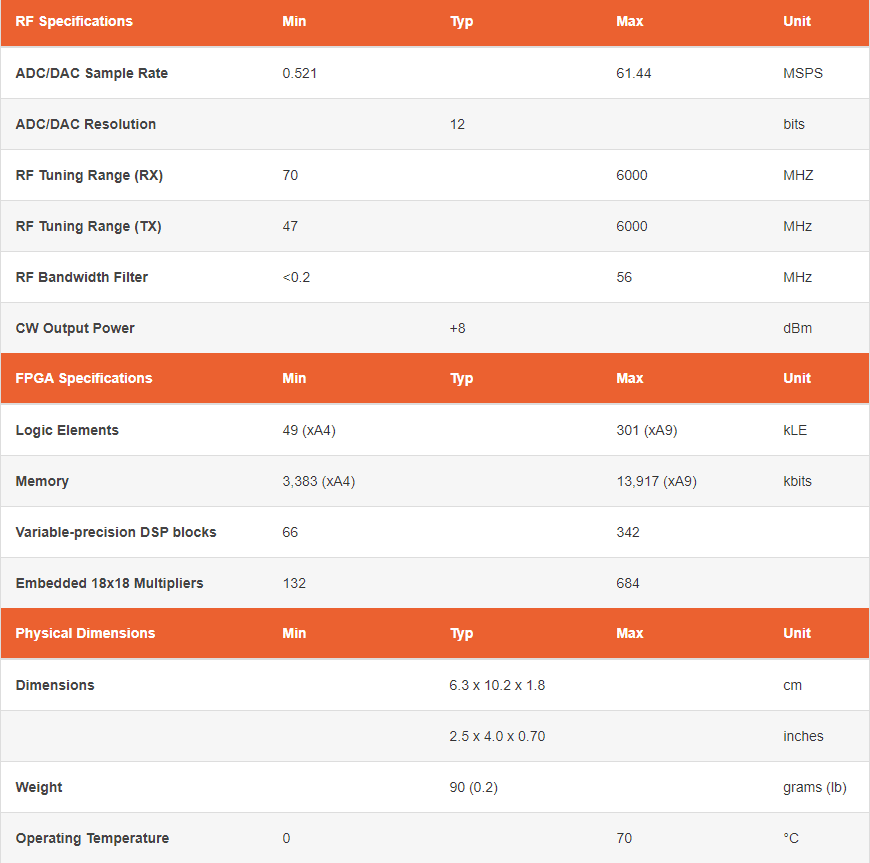

bladeRF 2.0 micro 採用 Intel (Altera) 最新一代 Cyclone V FPGA 。bladeRF 2.0 micro 分為 A4、A5、A9 三種規格，除 FPGA 使用不同型號之外，其他的硬體配置均相同：

• bladeRF 2.0 micro xA4：使用 49KLE Cyclone V FPGA，其中 38KLE 可編輯

	產品文件：原廠型錄 / 電路圖 / 機構圖(DXF)
	產品編號：A4 / A9
