ZedBoard:Xilinx Zynq-7000 ARM/FPGA 開發板 l 視訊處理 可重組計算 電機控制 嵌入式應用 軟體優化 Linux / Android / RTOS開發 ARM RISK探索

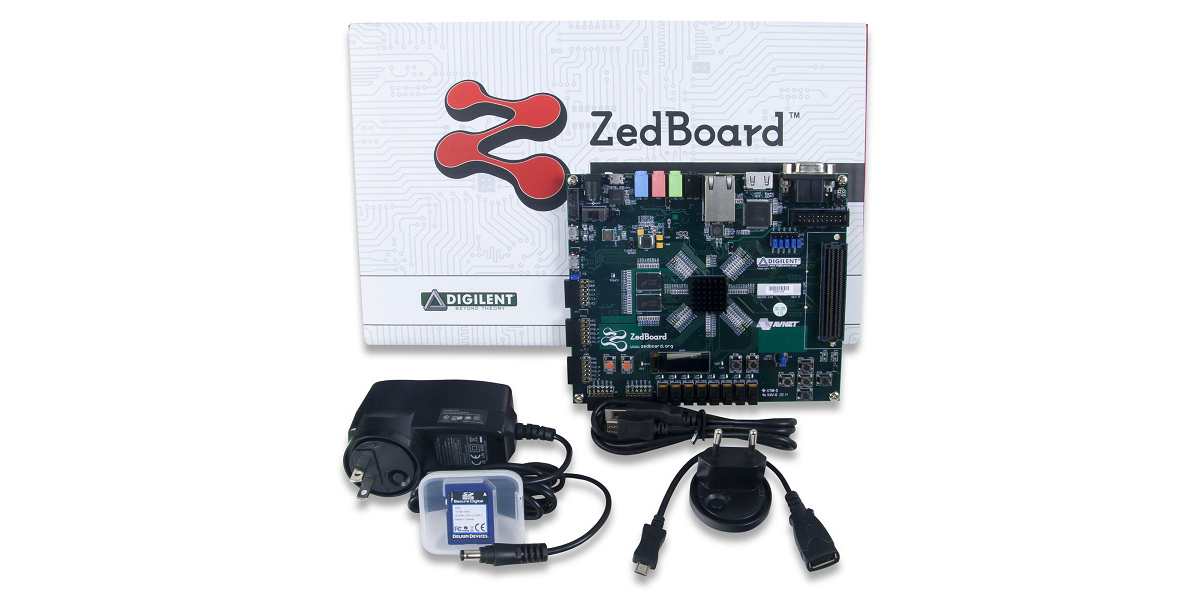

產品簡介

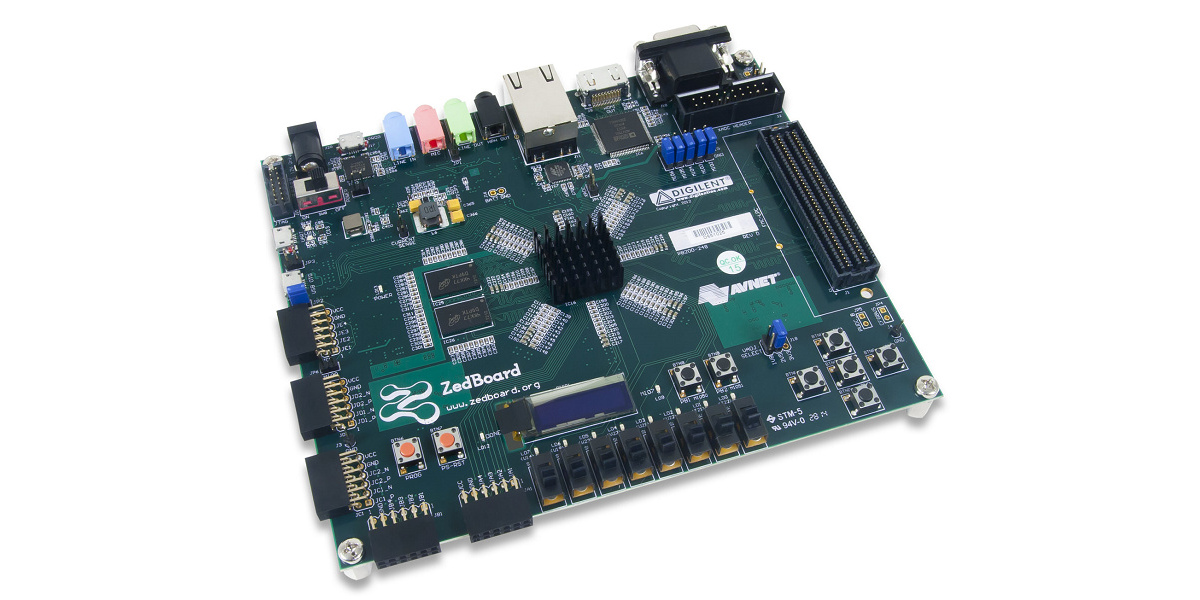

Digilent ZedBoard 為採用 Xilinx Zynq-7000 all programmable系統晶片(AP系統晶片)的開發板。無論是Linux、Android、Windows亦或基於其它系統進行設計,ZedBoard 都能滿足開發者的需求。此外,ZedBoard 的多種擴充連接器能讓處理系統和可編程邏輯I/O更便於用戶使用。搭載 Zynq-7000 AP系統晶片、ARM 處理系統與 7 系列可編程邏輯,ZedBoard 能夠幫助您實現獨一無二的強大設計,可應用於視訊處理、可重組計算、電機控制、嵌入式系統應用、軟體加速、SDR 應用、Linux / Android / RTOS 開發、ARM RISK應用等領域。

除上述單一平台之外,和澄科技另結合 ZedBoard 與 Analog Devices AD9361 發展出 ZedBoard SDR,提供可模擬及自動產生VHDL/Verilog之電路模型,利於 MATLAB & Simulink之軟體無線電環境建立。



尺寸與方塊圖

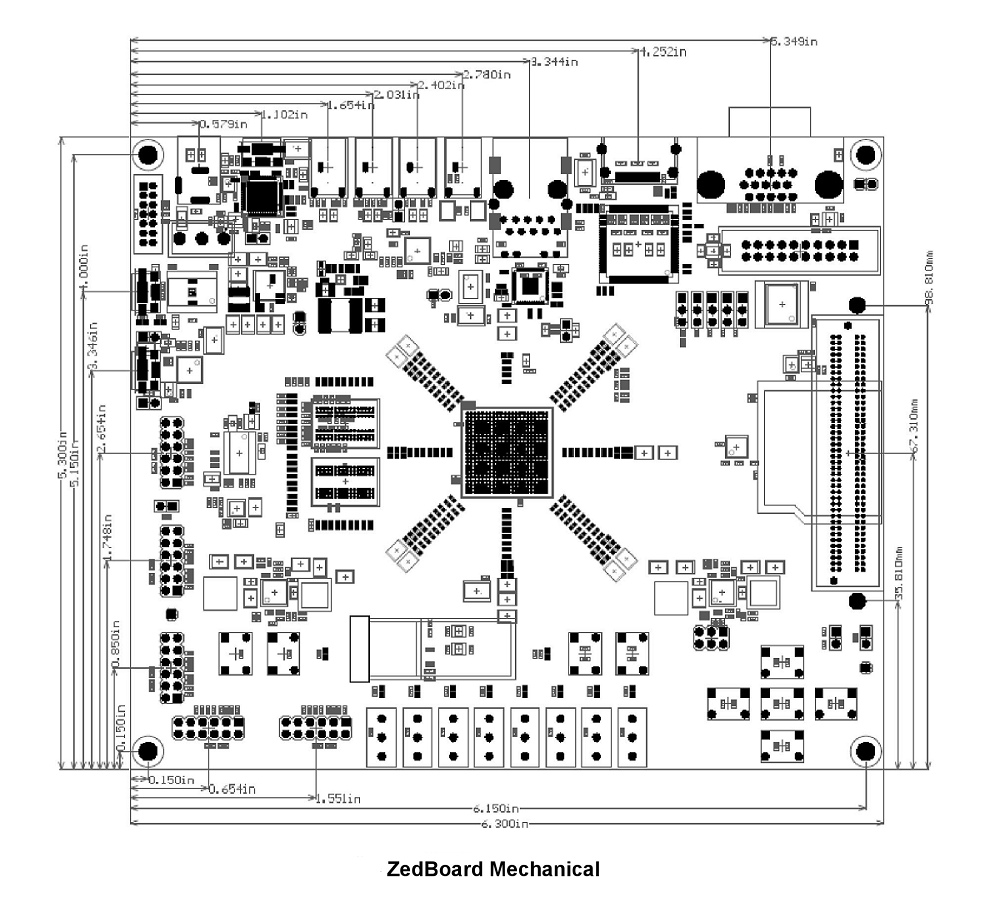

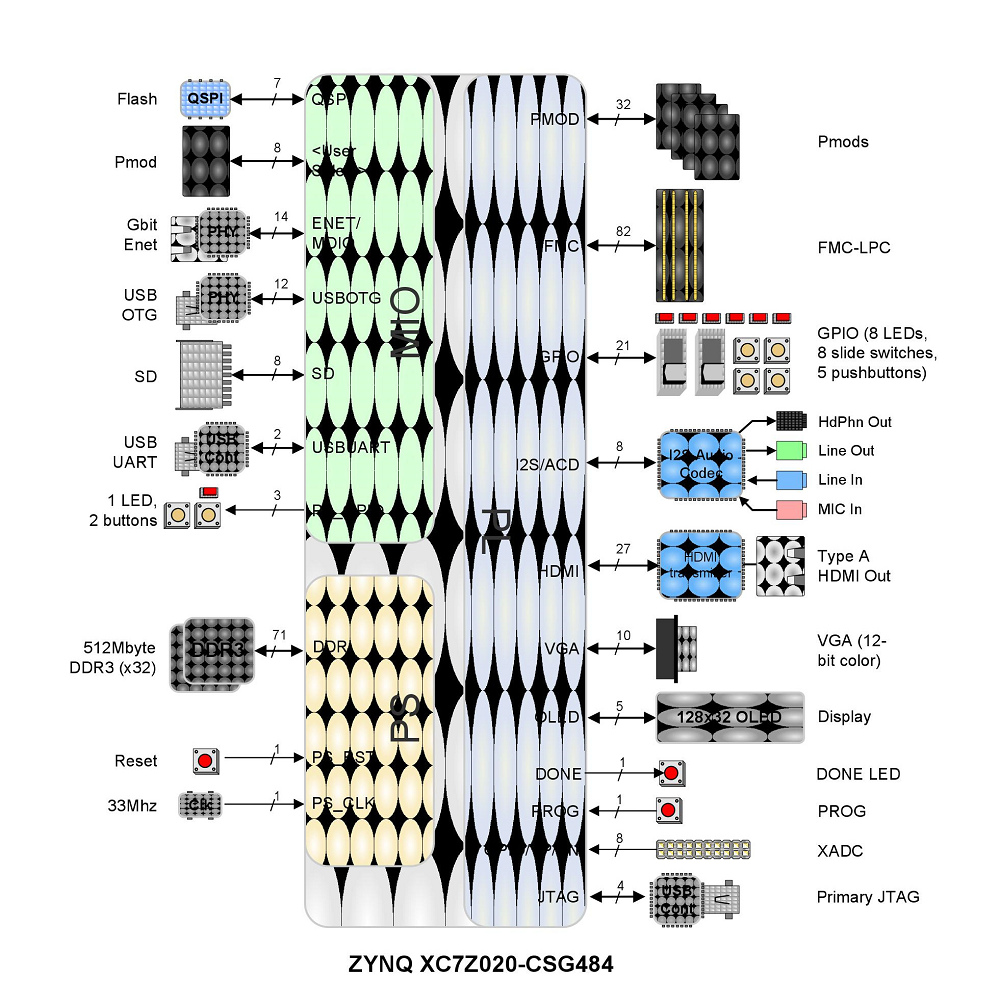

ZedBoard 的尺寸為 6.3 x 6.3 吋,約為 16 x 16 公分。其尺寸圖與方塊圖如下:

Zedboard 10

Zedboard 1

Bank Assignment

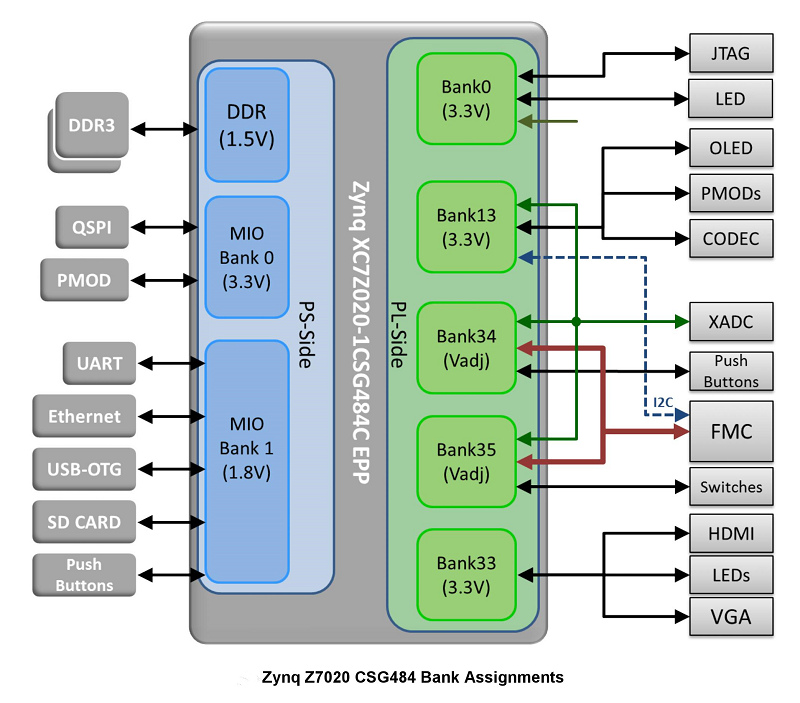

下圖為 Zynq Z7020 CSG484 的 Bank Assignments

Zedboard 2



規格與功能

  • Xilinx XC7Z020-1CSG484CES EPP
    • 主配置:QSPI Flash
    • 輔助配置選項:Cascaded JTAG / SD Card
  • 記憶體
    • 512 MB DDR3 (128M x 32)
    • 256 Mb QSPI Flash
  • 介面
    • 使用Digilent SMT1等效電路進行USB-JTAG編程
    • 10/100/1G 乙太網路
    • USB OTG 2.0
    • SD 卡
    • USB 2.0 USB-UART 介面
    • 5 個 Pmod 介面
    • 1 個 LPC FMC
    • 1 個 AMS 接頭
    • 2 個重置按鈕 (1 PS, 1 PL)
    • 7 個按鈕 (2 PS, 5 PL)
    • 8 個 dip/slide 開關 (PL)
    • 9 個 User LEDs (1 PS, 8 PL)
    • DONE LED (PL)
  • 內建振盪器
    • 33.333 MHz (PS)
    • 100 MHz (PL)
  • 顯示/音訊
    • HDMI 輸出
    • VGA (12-bit Color)
    • 128x32 OLED 顯示
    • 音訊線路輸入/輸出、耳機、麥克風
  • 電源
    • 開關
    • 12V @ 5A AC/DC
  • 軟體
    • ISE WebPACK 版本
    • ChipScope Pro locked to XC7Z020 版本





USB轉UART

ZedBoard 提供USB轉UART介面,可以連接到PS UART外接裝置。

Zedboard 4





USB-JTAG

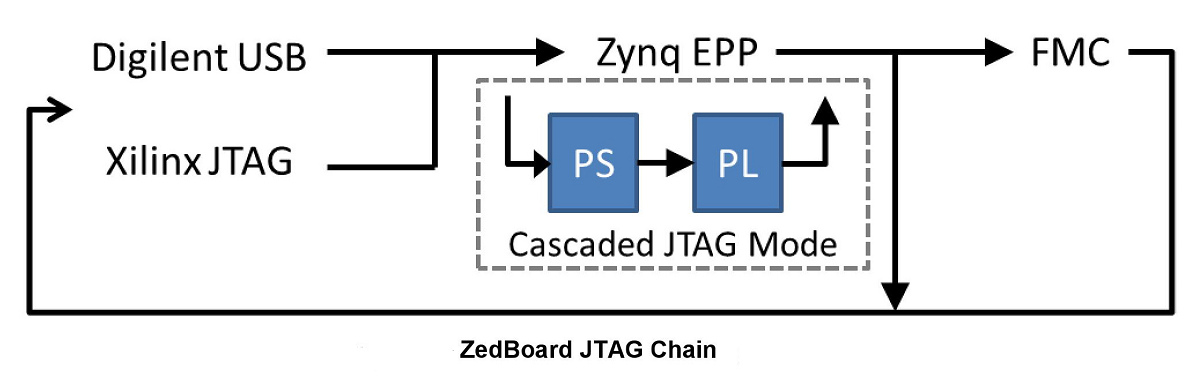

ZedBoard 提供 JTAG 功能 (以 Digilent USB-JTAG SMT1為基礎),支援並整合至 Xilinx ISE 工具中,包括 iMPACT,ChipScope 與 SDK Debugger。



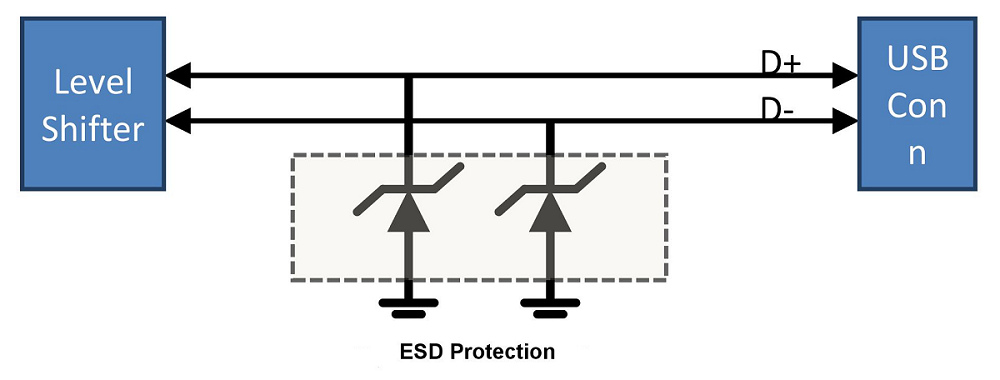

Zedboard 5



Zedboard 6





電源

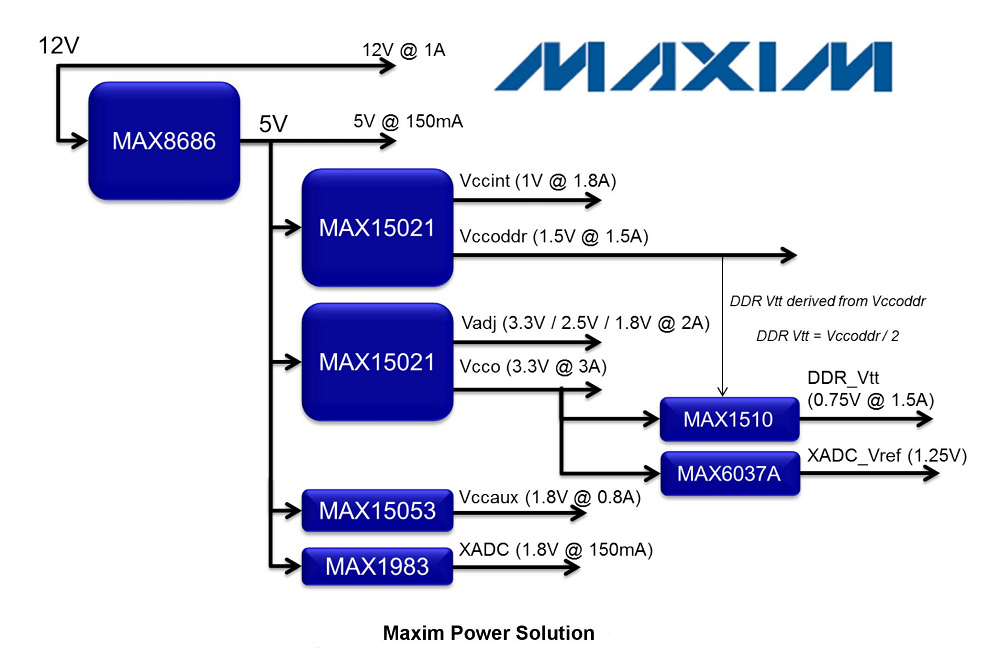

ZedBoard 採用 Maxim 電源解決方案進行供電。

Zedboard 7
