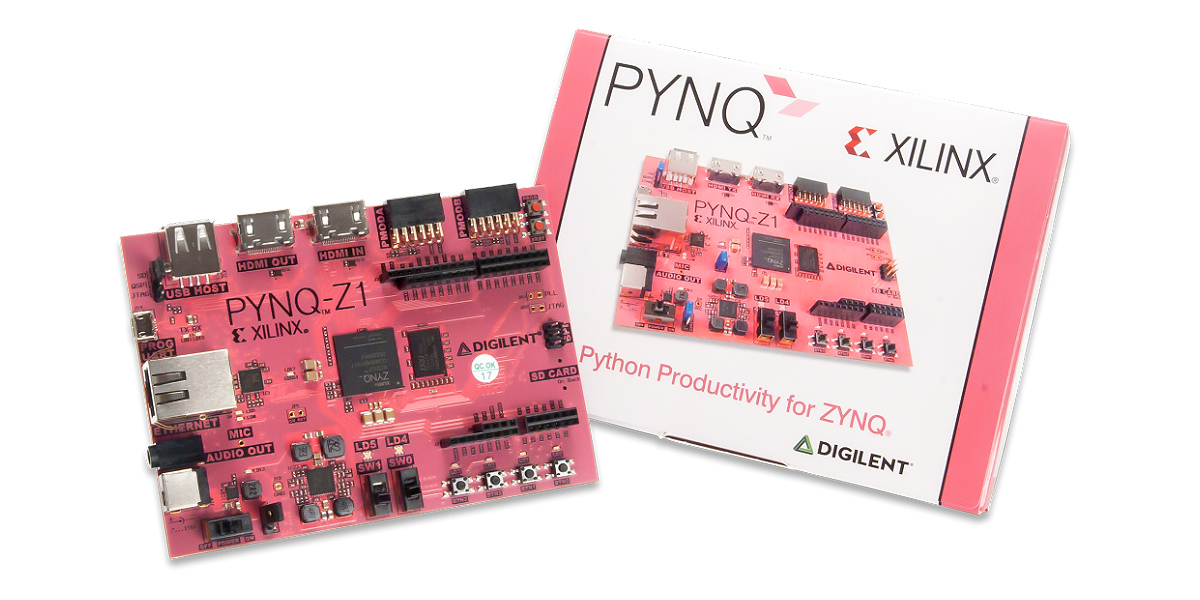

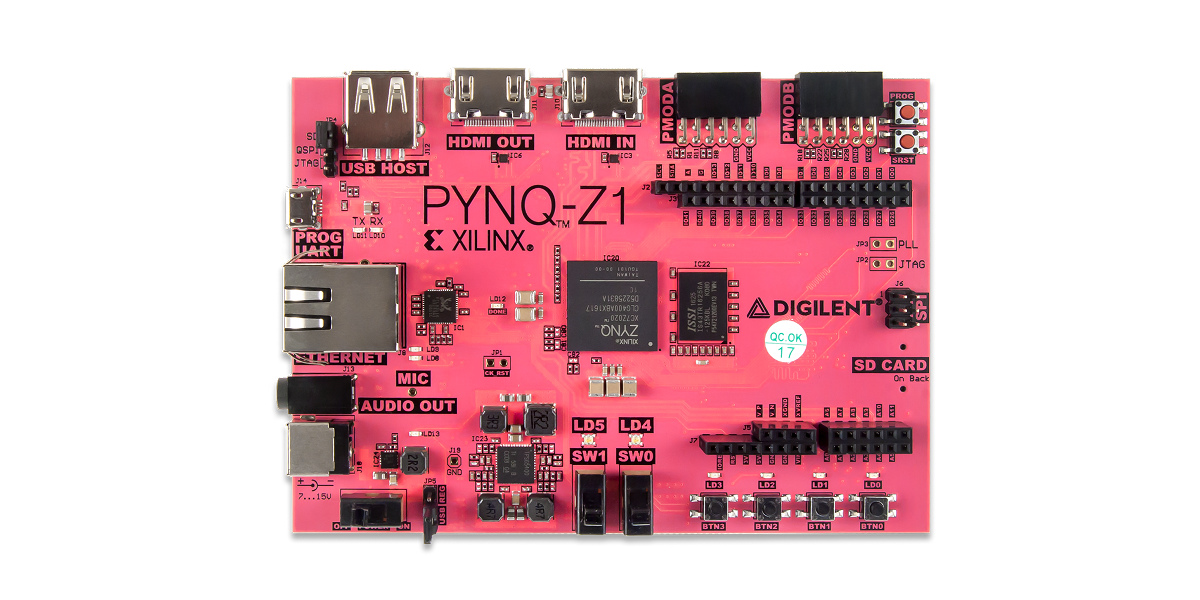

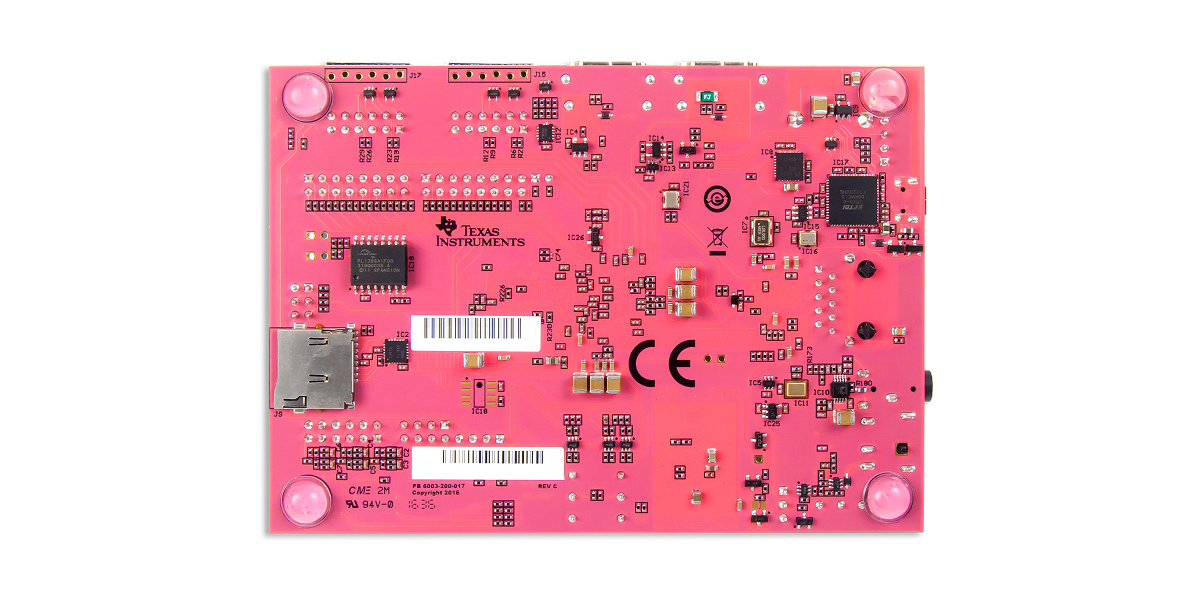

PYNQ-Z1:Xilinx Zynq-7000 ARM/FPGA SoC 開發板 l 支援 Python l 電腦視覺 工業控制 物聯網(IoT) 無人機 加密 嵌入式計算

為了 Python 而生的 PYNQ Z1

PYNQ = Python + ZYNQ,即將 Xilinx ZYNQ 的部分功能 Python 化,直接使用 Python 資料庫與 FPGA硬體進行功能的開發,典型的例子便是 Digilent PYNQ Z1 開發板。 PYNQ-Z1 是 PYNQ 開源框架的硬體平台,使嵌入式程式設計人員能夠在不需設計邏輯電路的情況下,便可充分發揮 Xilinx Zynq All Programmable SoC(APSoC)的功能。 這種開發方式極大加快開發進程、縮短開發週期、降低開發難度,更方便、快捷。

使用 Python 語言和資料庫,開發者可利用 Zynq 中可編程邏輯和微處理器的優勢來構建嵌入式系統。 使用者也可使用 Python 直接在 PYNQ-Z1 上進行開發與測試。其特色包括:並行硬體執行、高幀率視訊處理、硬體加速計算、即時訊號處理、高頻寬 IO、低延遲控制等。







Xilinx 大學計畫合作夥伴

DIGILENTXilinx 大學計畫(Xilinx University Program, XUP)的積極合作夥伴。以 Xilinx FPGA 與 Zynq SoC 技術為基礎,開發多種 IC Design 教學使用的板卡週邊硬體,支援 Vivado 進行數位設計,並以相對親民的售價,使研究者可用較低的成本取得進行教學研究。

支援Vivado l  DIGILENT 的 FPGA 板支援 Vivado 的 HL WebPack 版本 (下載) ,非HL Design 版本WebPack 版本為免費服務,不需授權文件,並可安裝於多台電腦上。



那些人適合使用 PYNQ-Z1

PYNQ 提供以下各種設計人員和開發人員使用,包括:

  • 希望利用 Zynq 和可程式編輯硬體功能但不想使用 ASIC 設計工具來設計硬體的軟體開發人員
  • 系統架構師需要一個簡單的軟體介面與框架,以快速進行原型設計和 Zynq 設計的開發
  • 希望設計被最廣泛的受眾使用的硬體設計師



PYNQ 系統的廣泛應用

PYNQ-Z1開發板為用於嵌入式系統的通用可程式編輯平台,使用者可自訂其軟硬體介面並進行各種領域的應用:

  • 電腦視覺
  • 工業控制
  • 物聯網(IoT)
  • 無人機
  • 加密
  • 嵌入式計算加速
  • 即時處理



Zynq APSoC架構

Zynq APSoC分為兩個不同的子系統:處理系統(PS)和可編程邏輯(PL)。啟動與配置分為三階段。







產品特色

  • ZYNQ XC7Z020-1CLG400C
    • 650MHz 雙核心 Cortex-A9 處理器
    • DDR3 記憶體控制器,具有 8 個 DMA 通道和 4 個高性能 AXI3 連接埠
    • 高頻寬外接控制器:1G乙太網路、USB 2.0、SDIO
    • 低頻寬外接控制器:SPI、UART、CAN、I2C
    • 可從 JTAG、Quad-SPI 快閃記憶體和 microSD卡進行編程
    • 與 Artix-7 系列 FPGA 幾乎相同的可編程邏輯
      • 13,300 個邏輯片,每個具有四個 6 輸入 LUT 和 8 個觸發器
      • 630 KB 的 快速 block RAM
      • 4個時脈管理磁貼,每個都包含一個鎖相環(PLL)和混合模式時鐘管理器(MMCM)
      • 220 DSP Slices
      • XADC
  • 記憶體
    • 512MB DDR3,16 位元總線@ 1050Mbps
    • 16MB Quad-SPI快閃記憶體 (factory programmed 48-bit globally unique EUI-48/64™ compatible identifier
    • MicroSD 插槽
  • 電力來源
    • 由USB或任何7V-15V電源供電
  • USB和乙太網路
    • USB-JTAG
    • USB-UART
    • USB OTG PHY(僅支援主機)
    • 乙太網路PHY
  • 音訊和視頻
    • HDMI 輸入 / 輸出
    • 具有脈衝密度調製(PDM)輸出的駐極體麥克風 (Electret microphone)
    • 3.5mm單聲道音訊輸出插孔,脈寬調製(PWM)格式
  •  開關、按鈕和LED
    • 4 個按鈕
    • 2 個滑動開關
    • 4 個 LED
    • 2 個 RGB LED
  • 擴充連接器
    • 兩個標準Pmod埠
    •  Arduino/chipKIT屏蔽連接器

 小提醒  l  對於未使用 PYNQ 的客戶,我們推薦使用功能相近的 Arty Z7-20



PYNQ Z1 與 PYNQ Z2 的差異



PYNQ-Z1 PYNQ-Z2
品牌

美國品牌,為Xilinx 大學計畫(Xilinx University Program, XUP)的積極合作夥伴。以 Xilinx FPGA Zynq SoC 技術為基礎,開發多 種 IC Design 教學使用的系統板與週邊硬體。

他牌
FPGA Zynq Z7020 Zynq Z7020
記憶體 512MB DDR3 512MB DDR3
儲存 MicroSD MicroSD
影像 HDMI In & Out HDMI In & Out
音訊 PDM integrated Mic, 3.5 mm PWM audio jack ADAU1761 codec with HP + Mic, Line in
網路 10/100/1000 Ethernet 10/100/1000 Ethernet
擴充 USB host (PS) USB host (PS)
GPIO 1x Arduino Header 1x Arduino Header
2x Pmod 2x Pmod*
16x GPIO pins 1x RaspberryPi header*
其他 I/O 6x user LEDs 6x user LEDs
4x Pushbuttons 4x Pushbuttons
2x Dip switches 2x Dip switches
尺寸 87mm x 122mm 87mm x 140mm

專用配件組合

(美國原廠高品質製程)

未知

專用系統附加板

(美國原廠高品質製程)

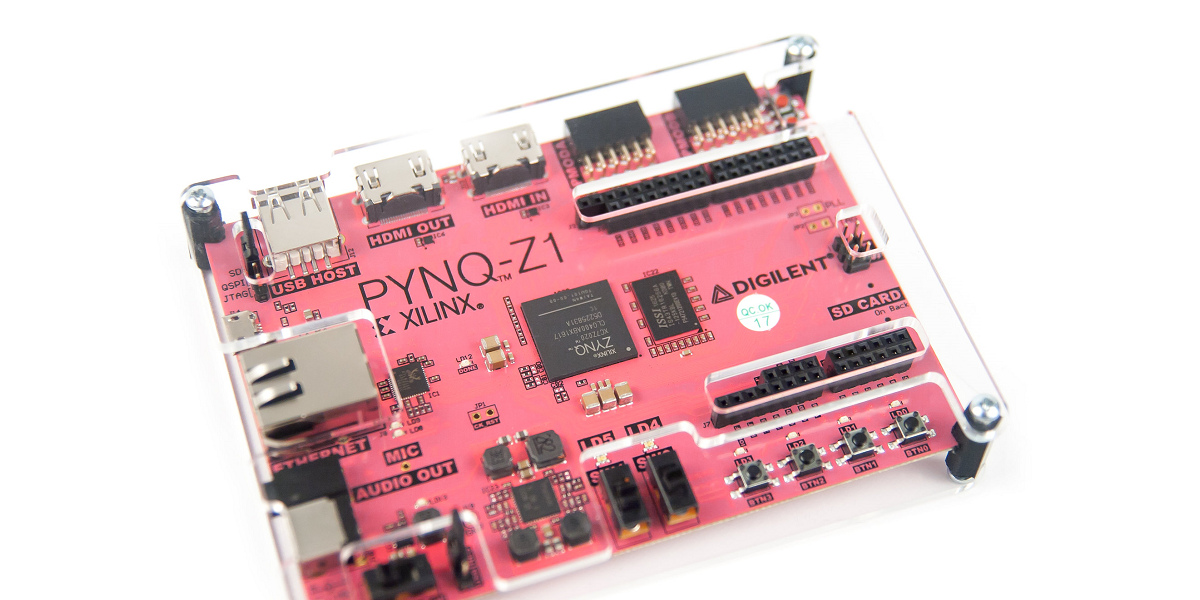

專用高硬度保護殼

(美國原廠高品質製程)

專用SD

(美國原廠高品質製程)
(已預先加載PYNQ-Z1 boot image )

未知

硬體質感

未知
耐用度 未知
技術規格說明 詳細
簡略
原廠使用者Blog Digilent Blog
原廠Project分享 Digilent Projects
技術支援與售後服務 和澄科技 (DIGILENT台灣授權代理商)提供專業技術支援、教育訓練與客戶服務 未知




相關技術資料


精選配件組合

011 yes 128   產品文件:產品規格表 / 參考手冊原理圖 / 中文型錄
20171115 04   產品編號:6003-410-017(PYNQ-Z1)、240-114-1(PYNQ-Z1 with Accessory Kit)
ShopeeDB 100.118 PNG   線上購買:PYNQ-Z1:支援Python 程式設計的 Zynq 開發板 可線上刷卡/享運費補助!
