Apollo S: 數位向量儀 │ 快速量測 客製化 半導體製程量測應用

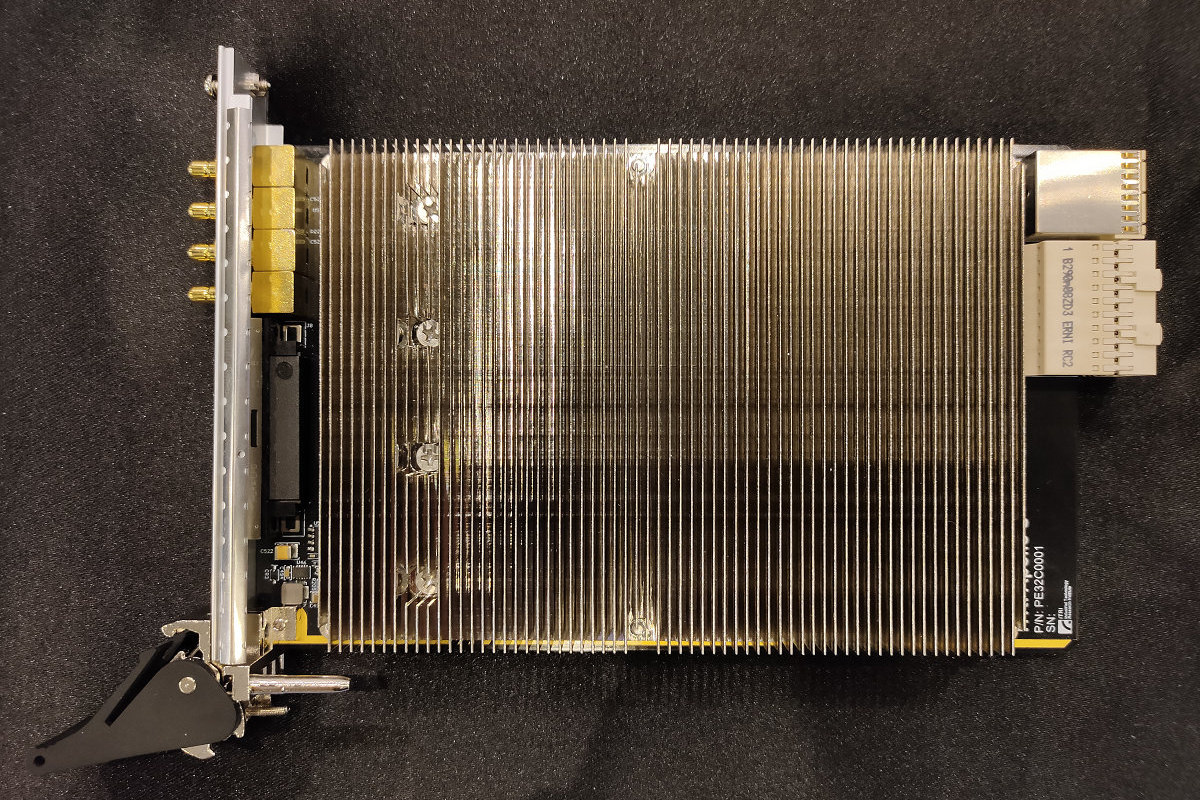

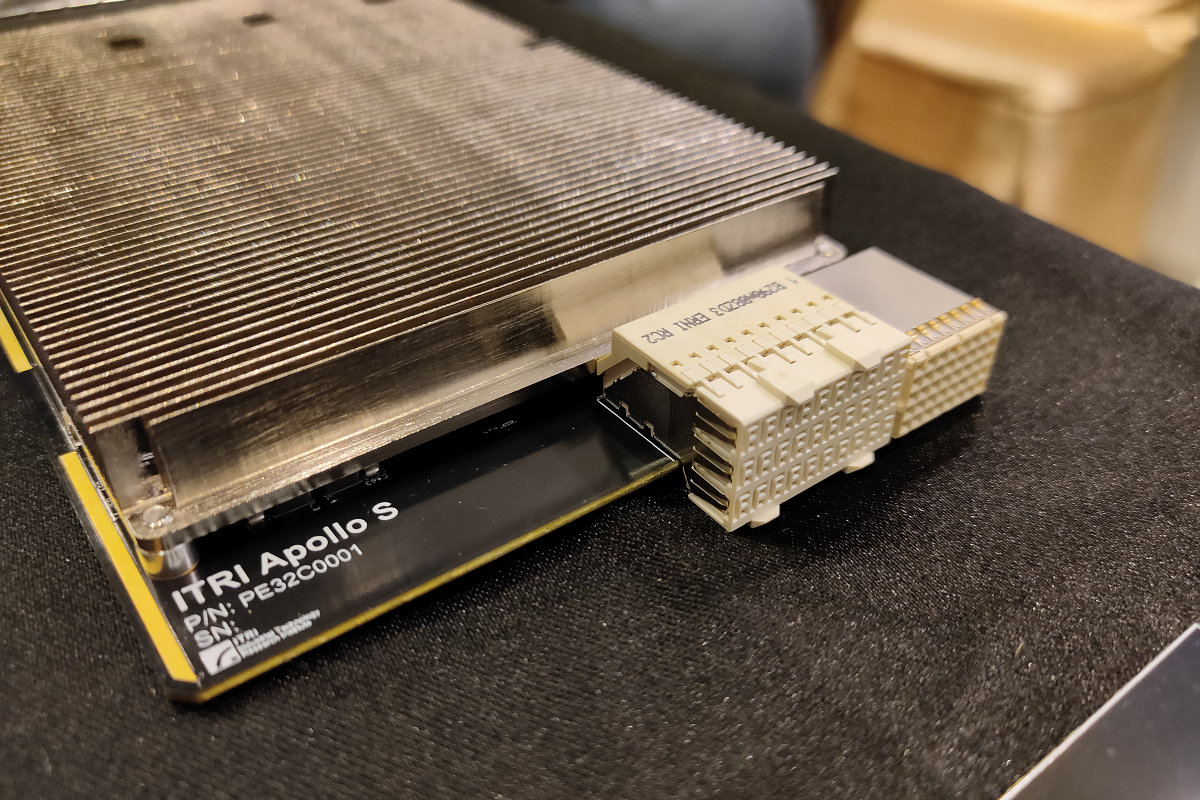

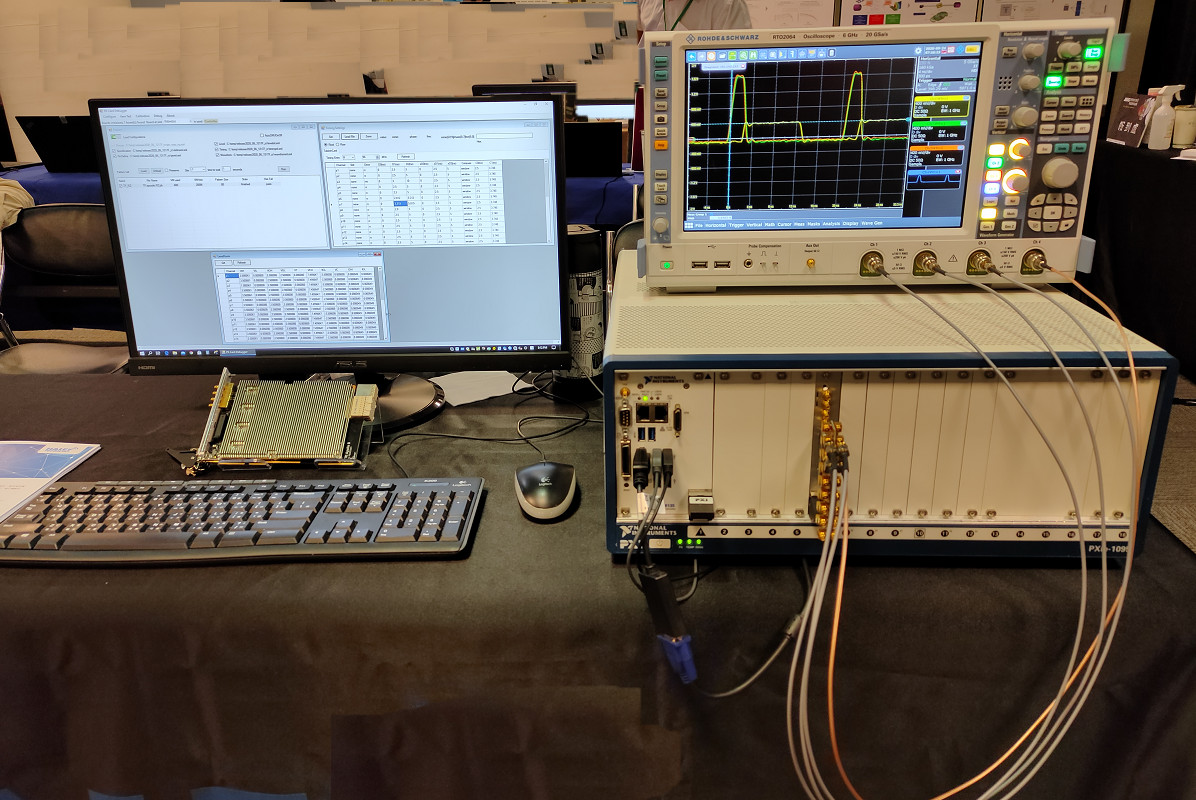

S-beyond Apollo S 由工業技術研究院資訊與通訊研究所電路與系統設計技術開發部自行研發，採用FPGA (測試向量控制與處理) + Pin Driver (類比晶片)的架構，提供 PCI Express/PXI Express 介面之數位向量收發測試模組。
數位向量儀具備 200MHz 向量收發速度與 256M 向量深度，透過驅動程式與應用軟體 (API or GUI) ，可進行測試向量編輯、時序選擇、Pin Electronic 設定、掃描測試與訊號偵錯；時序方面提供 39ps resolution、32 組時序集及 on-the-fly 時脈控制，操作頻率範圍 500K~100MHz； Pin Driver 可程式化之輸出入電壓範圍為 -1.5v~6.5V，並提供 25mA 之主動負載；每個通道皆具備精密的參數量測單元 (PPMU)，可提供 FVMV、FVMI、FIMV、FIMI 等4種操作模式，可程式化之電壓範圍為 -2.0V~6.5V，並具備五個電流檔位(±2uA ~ ±40mA，可並聯輸出)；此外使用者可以進行多站 (multi-site) 測試，任一通道皆可指定任一站，以提升測試產出量。

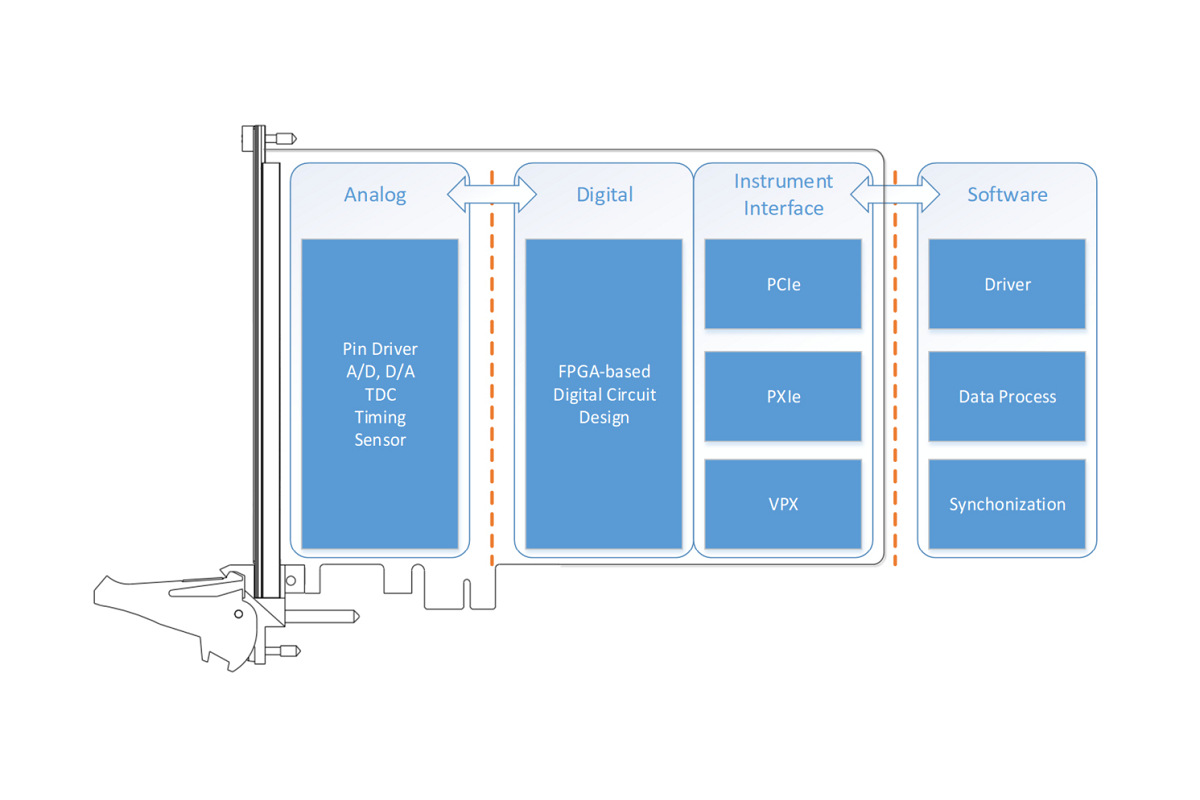

基於數位向量儀研發，此技術可廣泛應用於其他工業自動化模組的開發與設計，模組透過高速串列通訊 (PCI Express) 搭配 DDR3/4 記憶體，可提供大量資料的處理、存取，配合模組前端使用類比晶片電路設計，提供不同需求與應用，例如資料取樣、數位化儀、示波器、電源量測、電表、波形產生器應用，提供高性價比國產化儀器設備。
技術亮點
Apollo S 產品分為 A/B 兩種，A為固定規格，B為可客製化規格。
- Apollo S / 規格A (固定規格數位向量儀)
- 100Mbps 最大向量收發速度
- 操作時脈 500KHz ~ 100MHz, 提供39ps精準度Edge調整時序
- Pin Driver 輸出/入電壓範圍: -1.5V ~ +6.5V
- 具有PPMU
-
- FVMV, FVMI, FIMV, FIMI等四種操作模式
- 操作電壓範圍: -2.0~+6.5V
- 5 個電流檔位: ±2uA, ±10uA, ±100uA, ±1mA, ±40mA
- 提供 NRZ, RZ, SBC, …等多達11種Timing Format
- 提供 any-pin to any-site 的多站式(multi-site)功能
- 搭配軟體驅動程式與使用者開發環境(API)、使用者圖形化介面(GUI)
- 內建時序量測涵蓋週期、傳輸延遲、上升/下降時間
- 易於商用電腦與工業電腦安裝
- Apollo S / 規格B (客製化模組儀)
- 提供 PCI Express/PXI Express 標準介面
- 可搭配不同類型 FPGA 晶片(ex: Xilinx)
- 支援 DDR3 記憶體模組(SODIMM) on-board 設計方式
- 具時脈同步與觸發功能
 |
產品文件：產品簡介 |
 |
產品編號：依需求 (A/B) 提供 |
