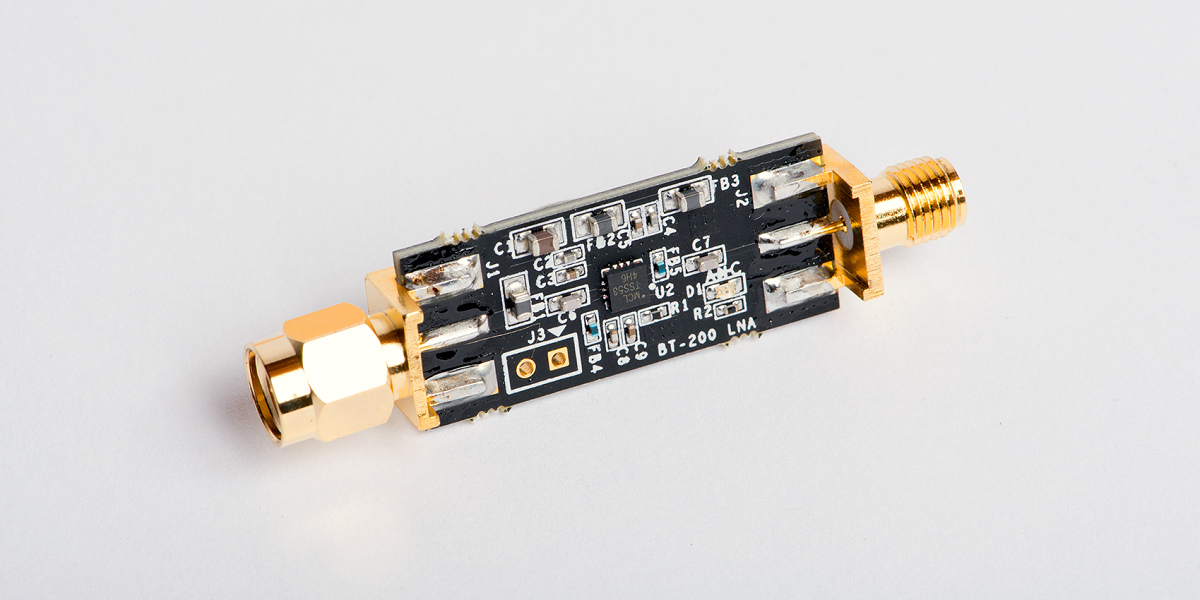

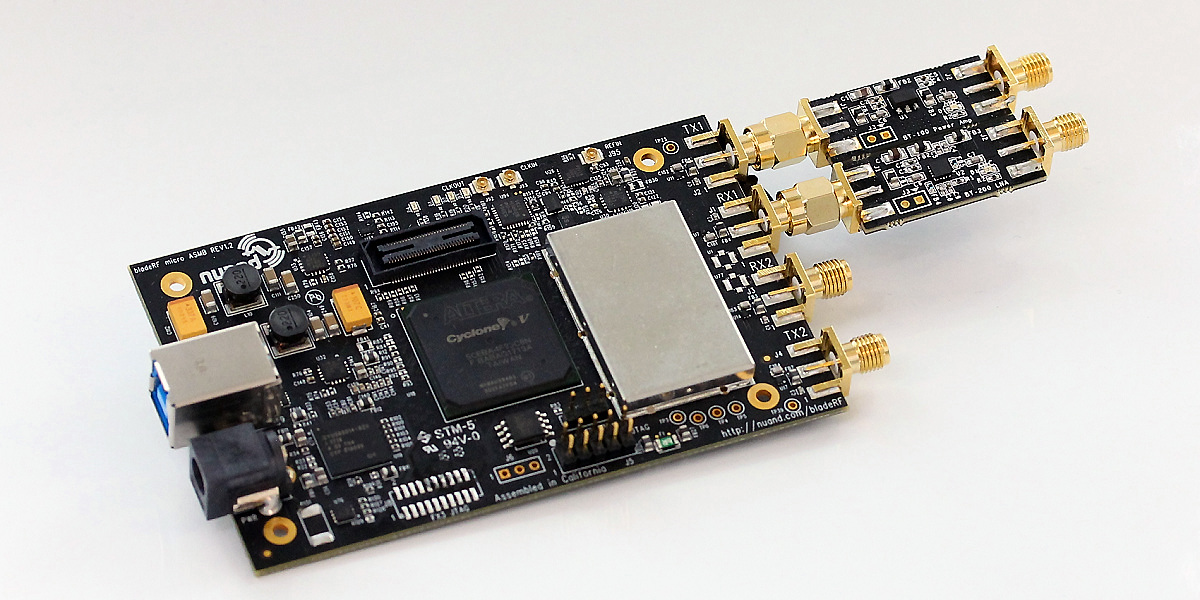

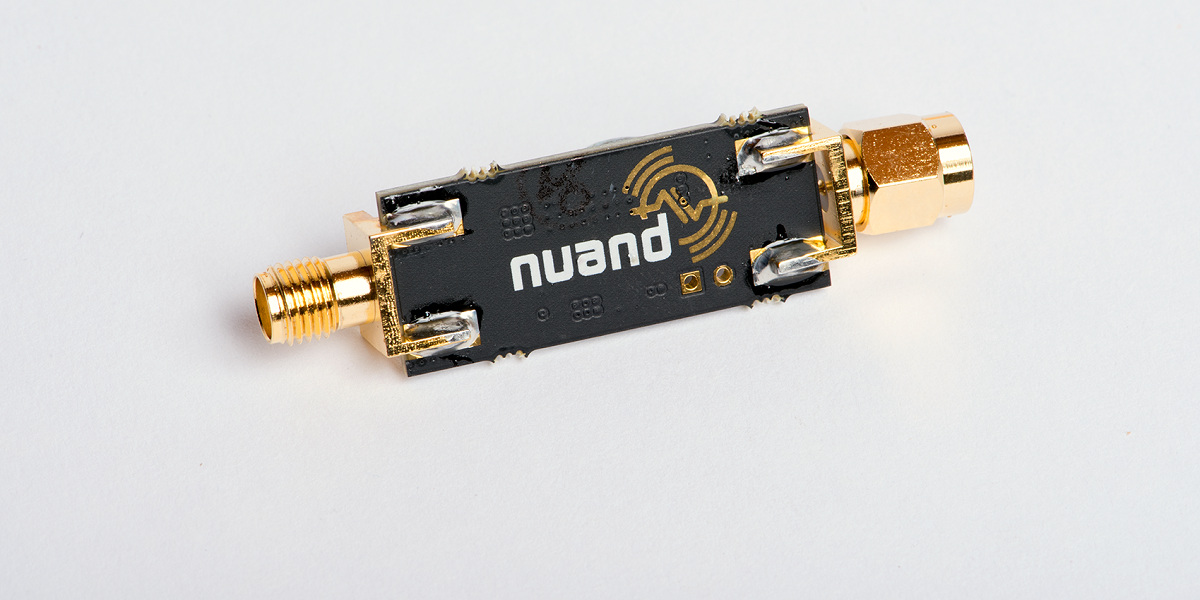

nuand BT-200是寬頻T型偏壓 RX 低噪聲放大器(Low Noise Amplifier)，由 bladeRF 2.0 micro 的 SMA介面供電。BT-200是一款緊湊型LNA解決方案，可用於大幅降低噪聲係數，並顯著提高大多數應用的動態範圍。bladeRF-cli 與 libbladeRF API 在需要時可用於開啟/關閉 T型偏壓器。

規格說明

• 迷你電路TSS-53LNB + MMIC低噪聲放大器 - 50MHz至5GHz MMIC
• 功耗：300mW

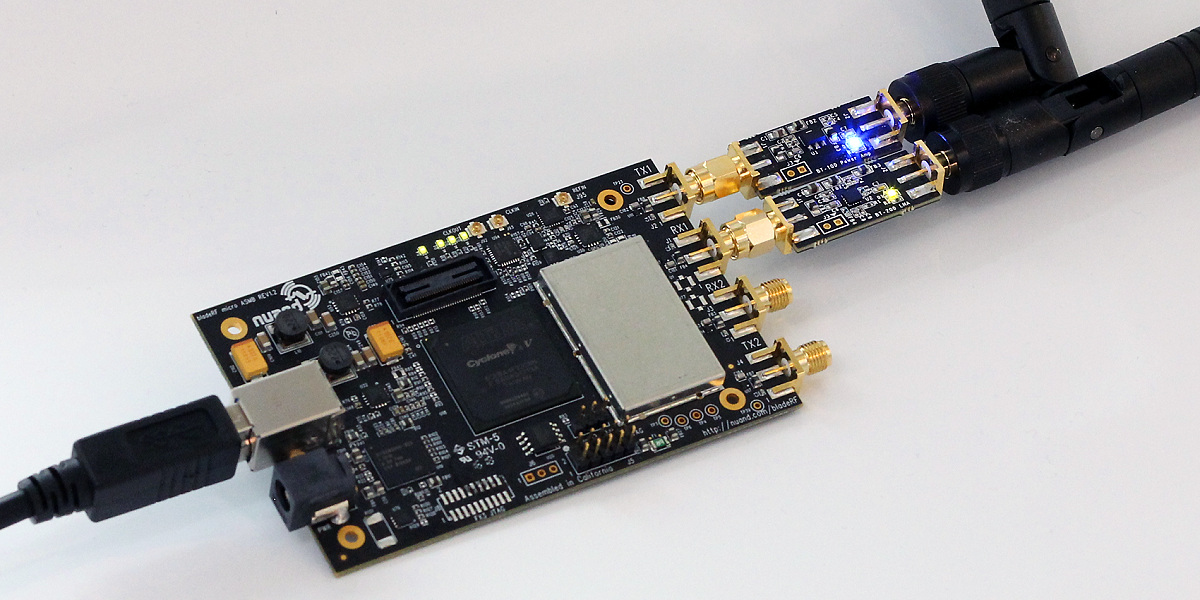

• 綠色LED電源指示燈
• 超低噪聲係數：<1.8dB
• 增益：+ 21dB @ 200MHz，+ 19dB @ 2.4GHz，+ 15dB @ 5GHz
• 當介面未供電時，LNA 進入 bypass 模式（4dB IL）

註1：從 USB端 為 bladeRF 2.0 micro 供電並同時啟用多個偏壓器時，注意應避免造成電流過度負荷的狀態。

註2：若需要考慮功率預算（bladeRF-cli中的打印硬件），可以使用外部直流電源為 bladeRF 2.0 micro供電。

註3：BT-200 可用於 bladeRF 1.0 和其他收發器，但其上的 J3 需另外套置 short jumper，且需單獨連接提供+ 5V。

註4：BT-200只能插入RX介面。

	產品文件：使用說明 / 原理圖
	產品編號：BT-200
