BT-100 Bias-tee功率放大器

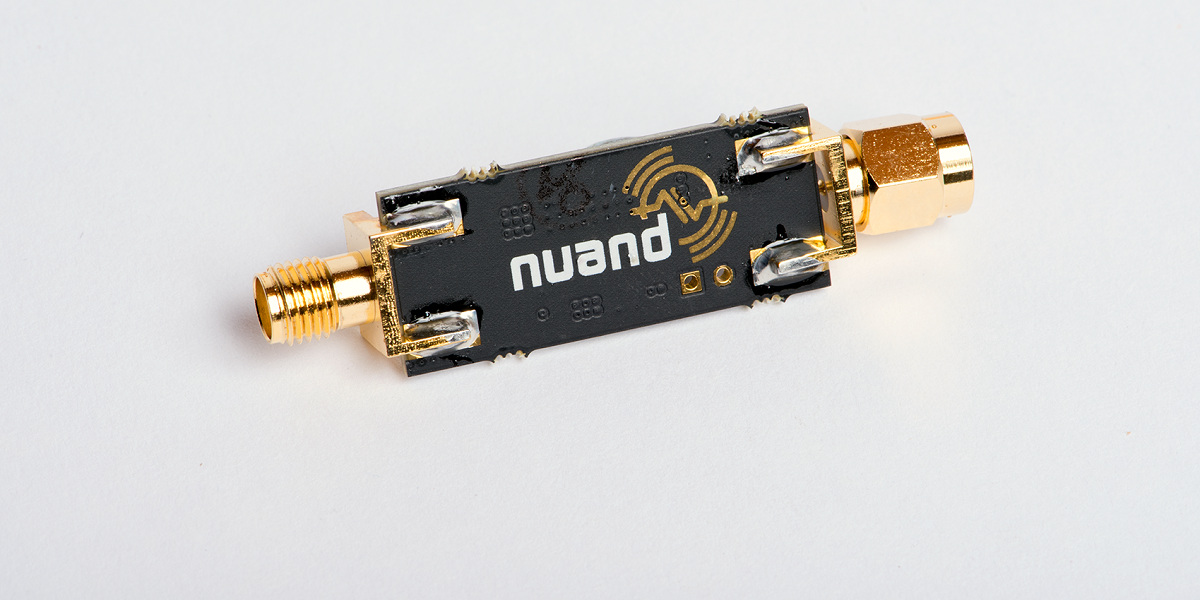

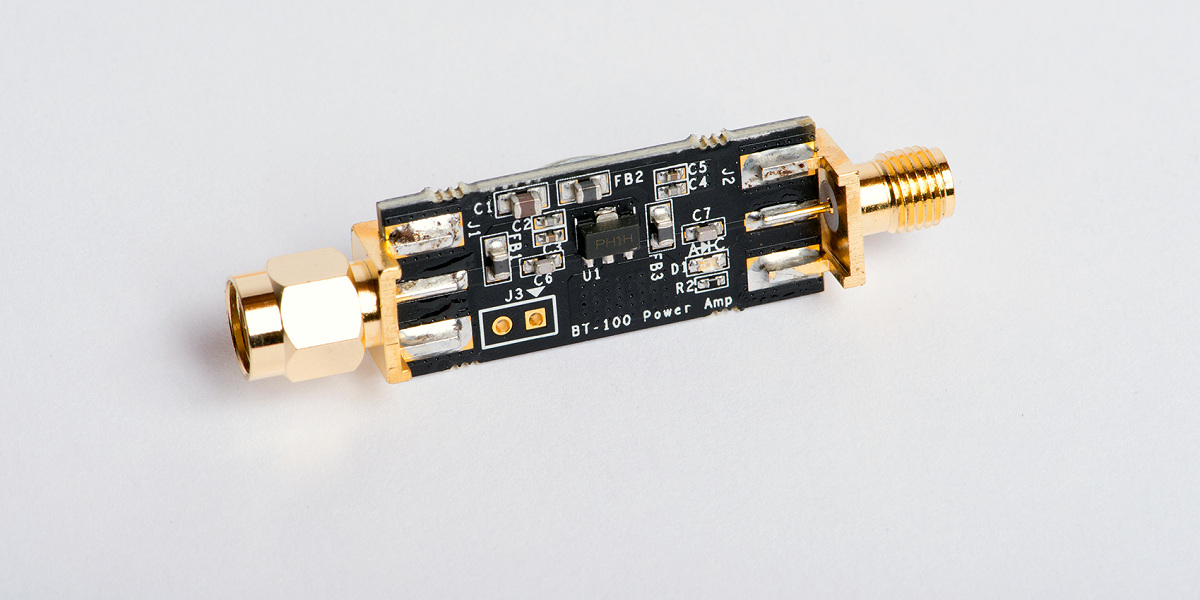

nuand BT-100是寬頻T型偏壓 TX 功率放大器(Power Amplifier ),由 bladeRF 2.0 micro 的 SMA介面供電。 BT-100是多功能 PA,是TX chain中理想的中介或終端放大器。其中 bladeRF-cli 與 libbladeRF API 在需要時可用於開啟/關閉 T型偏壓器。



規格說明

  • 微型電路PHA-1H + MMIC放大器 - 50MHz至6GHz MMIC
  • 功耗:200mW

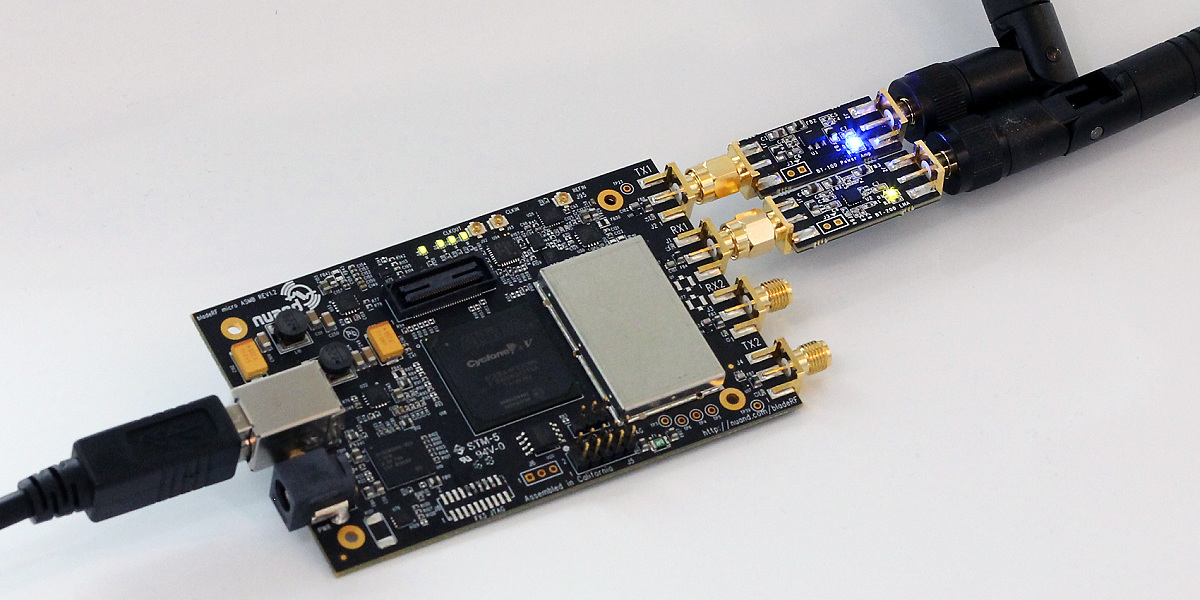

  • 藍色LED電源指示燈
  • 增益:+ 15.7db @ 200MHz,+ 11dB @ 2.4GHz
  • 噪聲係數:+ 1.6dB @ 200MHz,3.1 @ 2.4GHz
  • 最小輸出IP3為+ 38dBm



註1:從 USB端 為 bladeRF 2.0 micro 供電並同時啟用多個偏壓器時,注意應避免造成電流過度負荷的狀態。
註2:BT-100 可用於 bladeRF 1.0 和其他收發器,但其上的 J3 需另外套置 short jumper,且需單獨連接提供+ 5V。
註3:BT-100只能插入TX介面。

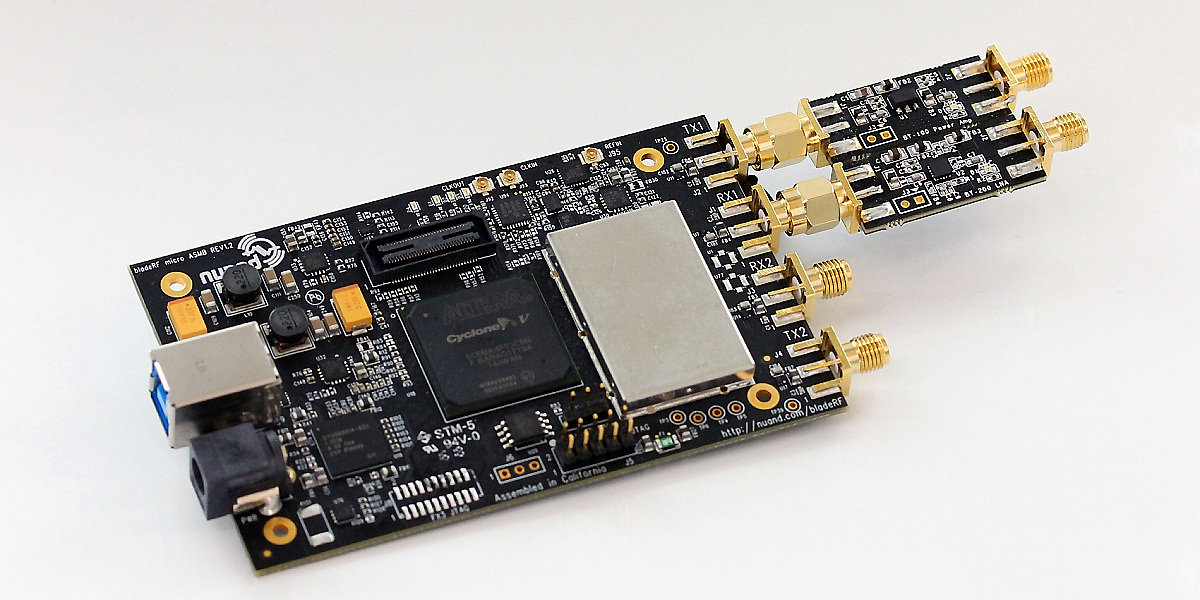

註4:bladeRF 2.0 micro的所有4個連接埠均可供電,因此任何和所有RF介面均可安裝 T型偏壓器並進行供



011 yes 128   產品文件:使用說明 / 原理圖
20171115 04   產品編號:BT-100
ShopeeDB 100.118 PNG   線上購買:BT-100 Bias-tee功率放大器可線上刷卡/享運費補助!
