B210 │ 2x2, 70MHz-6GHz 軟體定義無線電 Cognitive Radio

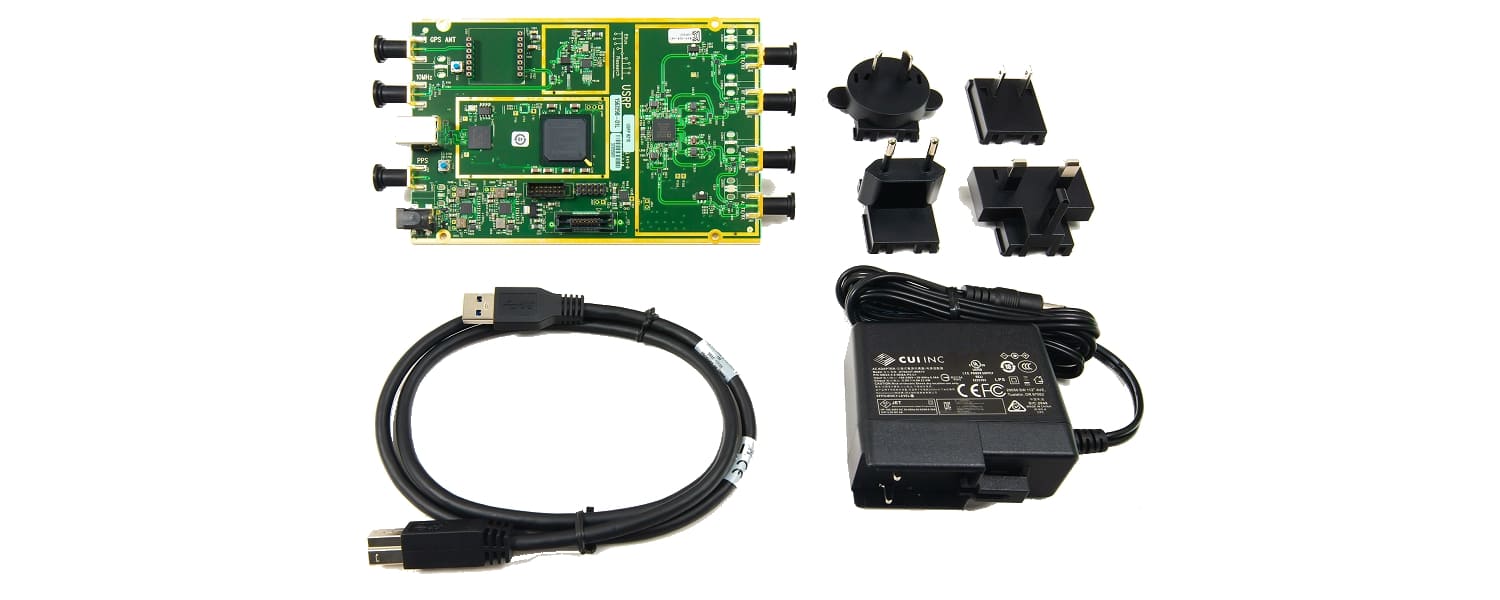

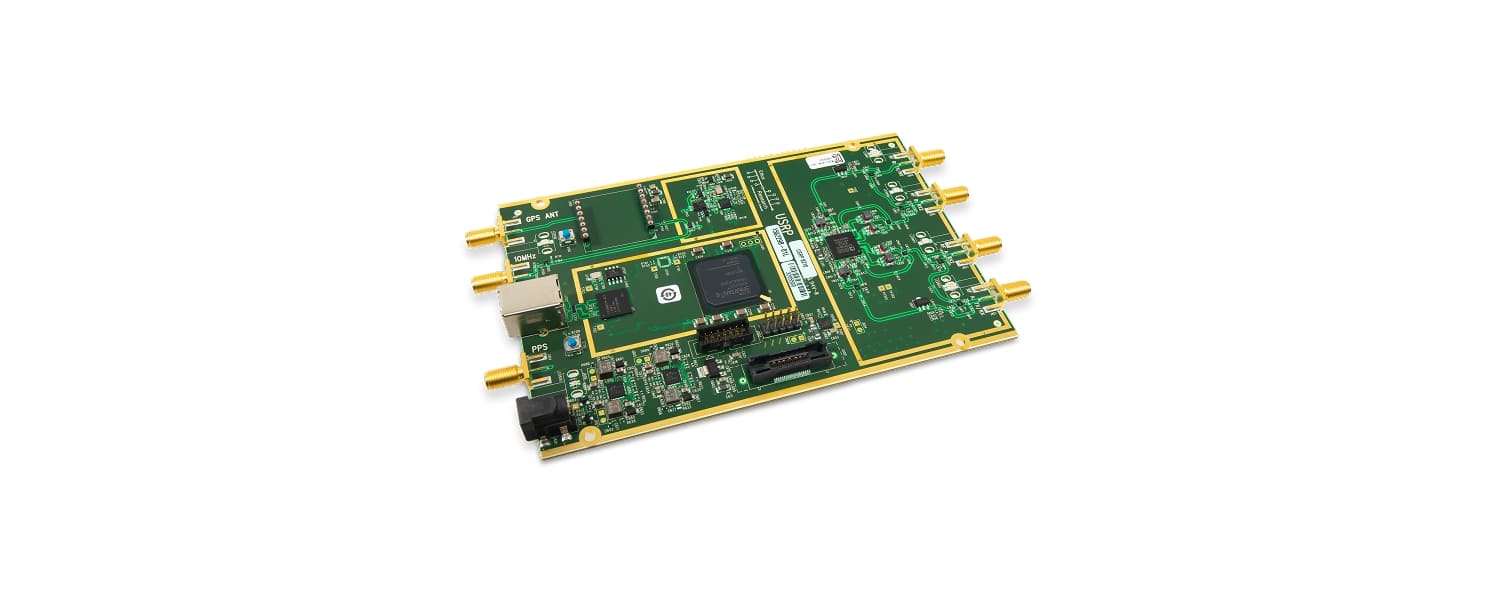

USRP B210 提供一個完全整合的單板通用軟體定義無線電平台,具有 70 MHz – 6 GHz 的連續頻率覆蓋範圍。它專為低成本實驗而設計,結合了 AD9361 RFIC 直接變頻收發器,提供高達 56MHz 的實時帶寬、開放且可重新編程的 Spartan-6 FPGA 以及快速的SuperSpeed USB 3.0 連接。對 USRP Hardware Driver™ (UHD) 軟件的全面支持使您可以立即開始使用 GNU Radio 進行開發,使用 OpenBTS 製作您自己的 GSM 基站原型,以及從 USRP B210 到更高性能、行業就緒的 USRP 平台的無縫轉換代碼。綠色 PCB 設備(修訂版 6 或更高版本)的用戶可以使用外殼附件套件來組裝保護性鋼製外殼。



低成本SDR的應用

USRP B210 擁有廣泛的應用,包括:FM、電視、廣播、5G、GPS、WiFi、ISM 等。使用者可以立即開始在 GNURadio 中進行原型設計並參與開源 SDR 討論區。USRP 支援 UHD 軟體,可從現有設計中直接複製 code,並與 HDSDR 和 OpenBTS 等開源應用程式相容,USRP 系統還可升級,以滿足應用程序要求。



B210系統架構

USRP B210 上的整合射頻前端採用新型 Analog Devices AD9361 單晶片直接轉換收發器,能傳輸高達 56 MHz 的即時射頻頻寬。B210 使用 AD9361 的兩個訊號鏈,提供 MIMO 功能。AD9361 的內建訊號處理控制連接到使用 SuperSpeed USB 3.0 的 Spartan-6 XC6SLX150 FPGA 執行。USRP B210 即時傳輸量以 61.44MS/s 正交為基準,為電腦提供完整的 56 MHz 瞬間射頻頻寬,因而可使用 GNU Radio 或 UHD API 的應用程序進行額外處理。



產品規格

規格

射頻規格

Xilinx Spartan-6 XC6SLX150 FPGA
2x2 MIMO
通道:2 TX & 2 RX,半雙工或全雙工
頻率範圍: 70 MHz 至 6 GHz
瞬間頻寬:1x1 高達 56 MHz/ 2x2 高達 30.72 MHz
SSB/LO 抑制:.35/50 dBc / 3.5 GHz 度 RMS / 6 GHz 度 RMS
IIP3(NF: 0.20 dBm
功率輸出: >10 dBm
接收噪聲係數: <8 dB

轉換性能和時脈

ADC 擷取(最大值):  61.44 MS / s
ADC 解析度12 位元
DAC 擷取(最大值):  61.44 MS / s
DAC 解析度12 位元
主機擷取(16b):  61.44 MS / s
頻率精確度:  +/- 2.0 ppm
GPS 解鎖 TCXO 參考:±75 ppb / <1 ppb

供電

直流輸入:6V(含直流電源)

尺寸

接地安裝孔
USB 3.0 介面
標準 USB 3.0 連接器
GPIO 功能
尺寸: 97 x 155 x 15 cm
重量: 350 克

環境

工作溫度範圍:  0-45°C
USRP 硬體驅動程序3.9.2(或更高版本)
GNU Radio、C++ 和 Python API

同步化

10 MHz時脈參考/ PPS 時脈參考

其他 HTC:8471809000
ECCN:3A992.a

011 yes 128   產品文件:產品規格表 / Ettus Support   /  資源中心
20171115 04   產品編號:6002-410-021
