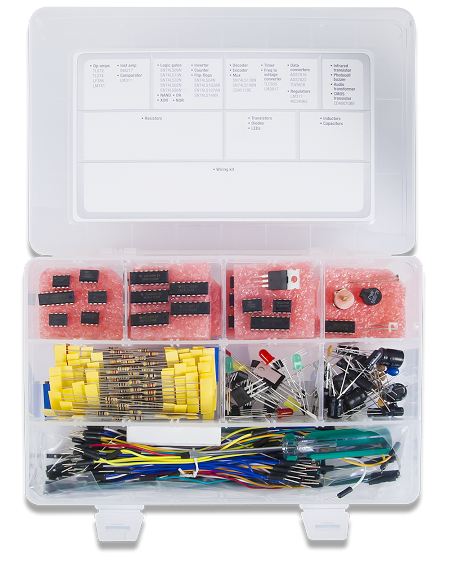

Digilent myParts Kit 是由 Texas Instruments 所規劃支援之 NI myDAQ 專用套件，專為幫助學生快速搭建基本的電子電路而設計。myParts Kit 中所含之配件能夠很好地鼓勵學生進行基本電路的麵包板動手實驗，有助於初學者亦或有經驗的學生獲得高效、愉快的學習體驗。此外，該套件同時也能夠幫助業餘愛好者和獨立開發者激發設計靈感。
my Part Kit 涵蓋了所有電子電路在創建過程中可能會用到的“積木式配件”，包括運算放大器、儀錶放大器、比較器、電壓調節器、開關調節器、數位邏輯門、計時器、溫度感測器、資料轉換器、電晶體、電阻、電容、LED、開關、配線盒等。myParts套件能夠幫助學生在進行實驗的同時更好地理解諸多實際生活中的應用，諸如電源管理、音訊放大、旋轉電機、光探測、信號調理、資料獲取以及電信等。
my Part Kit 可構建的項目包括：
- 反相和非反相放大器
- 篩檢程式
- 電壓跟隨器
- 調節閥
- 信號調節
- 脈衝寬度調製（PWM）信號發生器
- 積分電路
- 微分電路
- 光探測器
- 資料轉換器
注意事項
myPart Kit 同樣非常適合以下設備，讓學生隨時隨地操作，並享受動手操作的樂趣：
- NI myDAQ
- NI ELVIS
- Digilent Electronics Explorer Board
在建立電路之前，建議學生可以使用所在學校中既有的模擬軟體先對電路進行模擬實驗。
產品特色
- 運算放大器：TL072CP
- 運算放大器：TL074CN
- 運算放大器：LF356
- 運算放大器：LM741C
- 儀錶放大器：INA217
- 比較器：LM311P
穩壓器
- 1.5A 升壓/降壓/反向開關穩壓器：MC34063AP
- 電壓調節：LM317（TO-220）
邏輯IC
- NAND：三重3輸入（SN74LS10N）
- NAND：四2輸入（SN74LS00N）
- OR：四2輸入（SN74LS32N）
- XOR：四2輸入（SN74LS86N）
- NOR：四2輸入（SN74LS02N）
- AND：四2輸入（SN74LS08N）
- 逆變器緩衝/驅動器：SN74LS04N十六進位
- 計數器，4位：SN74LS163N
- 雙JK觸發器：SN74LS107AN
- D型雙觸發器：SN74LS74N
- 解碼器/編碼器/多工器：CD4511BE
- 3至8解碼器/解複合器：SN74LS138N
- 8到3編碼器：SN74LS148
- 雙互補對/逆變器：CD4007UB
- 計時器：TLC555CP
轉換器
- 頻壓轉換器：LM2917N/ NOPB
- A/D轉換器，12位：ADS7816P
- A/D轉換器：ADS7822P
- D/A轉換器，12位：TLV5616CP
二極體
- 齊納二極體：1N4735
- 小信號二極體：1N3064
- 快速開關二極體：1N914B
- 1A肖特基二極體：1N5819
- 1A整流二極體：1N4001
- 紅外接收二極體
- 紅外發射二極體
電阻器
- ¼W，1.1Ω，±5％
- ¼W，2.2Ω，±5％
- ¼W，10Ω，±5％
- ¼W，47Ω，±5％
- ¼W，68Ω，±5％
- ¼W，100Ω，±5％
- ¼W，150Ω，±5％
- ¼W，200Ω，±5％
- ¼W，220Ω，±5％
- ¼W，330Ω，±5％
- ¼W，470Ω，±5％
- ¼W，680Ω，±5％
- ¼W，1kΩ，±5％
- ¼W，1.5kΩ，±5％
- ¼W，2.2kΩ，±5％
- ¼W，3.3kΩ，±5％
- ¼W，4.7kΩ，±5％
- ¼W，5.6kΩ，±5％
- ¼W，10kΩ，±5％
- ¼W，15kΩ，±5％
- ¼W，20kΩ，±5％
- ¼W，22kΩ，±5％
- ¼W，33kΩ，±5％
- ¼W，47kΩ，±5％
- ¼W，68kΩ，±5％
- ¼W，100kΩ，±5％
- ¼W，200kΩ，±5％
- ¼W，470kΩ，±5％
- ¼W，1MΩ，±5％
- ¼W，10MΩ，±5％
功率電阻器
- 10W，6.8Ω，±5％
電位器
- ¾W，1kΩ，±10％：3006P-102
- ¾W，10kΩ，±10％：3006P-103
- ¾W，100kΩ，±10％：3006P-104
陶瓷電容器
- 2個39pF
- 2個100pF
- 2個1nF
- 2個2.2nF
- 2個4.7nF
- 4個10nF
- 2個47nF
- 2個100nF
電解電容器
- 2個1uF, 50V
- 2個4.7uF, 50V
- 2個10uF, 50V
- 2個22uF, 25V
- 2個47uF, 25V
- 1個220uF，25V，±20％
- 1個470uF，25V，±20％
電晶體
- 4 個 P 通道 MOSFET：ZVP2110A
- 3個NPN電晶體：2N3904L
- 3個PNP電晶體：2N3906L
- NPN雙極型功率電晶體：TIP31C
- PNP雙極功率電晶體：TIP32C
- N通道功率MOSFET：IRF510
- 補充電晶體對：STD815CP40或STD830CP40
- 雙NPN高壓電晶體：STD845DN40或STD840DN40
LED指示燈
- 2個紅色
- 2個黃色
- 2個綠色
其它
- 音訊變壓器
- 光電蜂鳴器
- 光感測器
- 接線盒
 |
更多產品資訊： |
 |
產品編號：6002-240-001 |
 |
線上購買：購買連結 可線上刷卡，還可享受運費補助！ |
