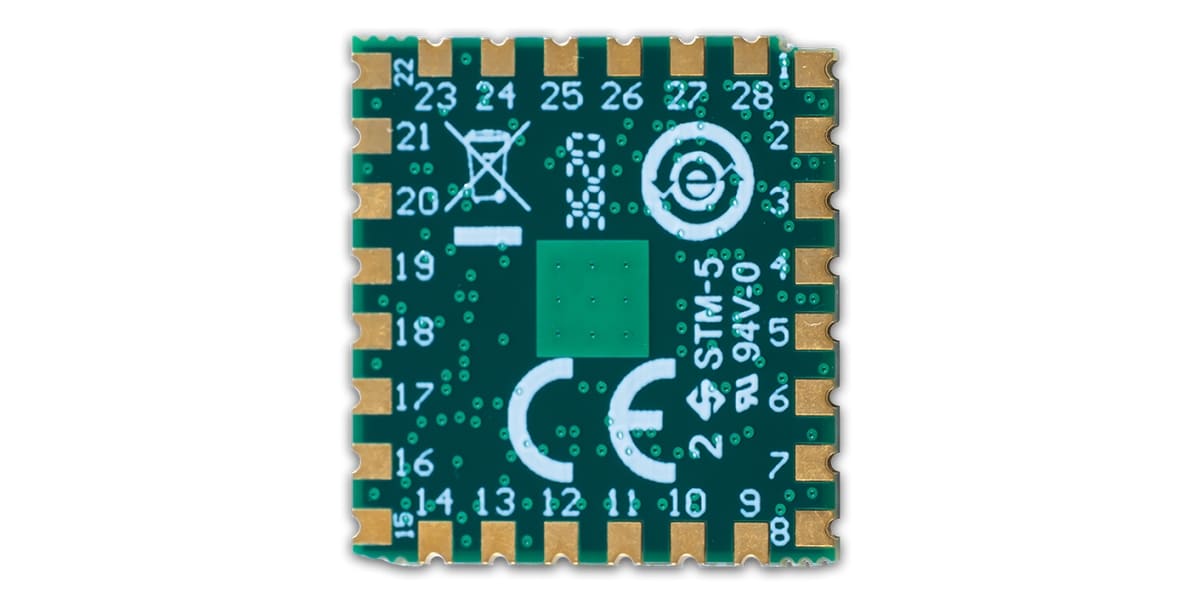

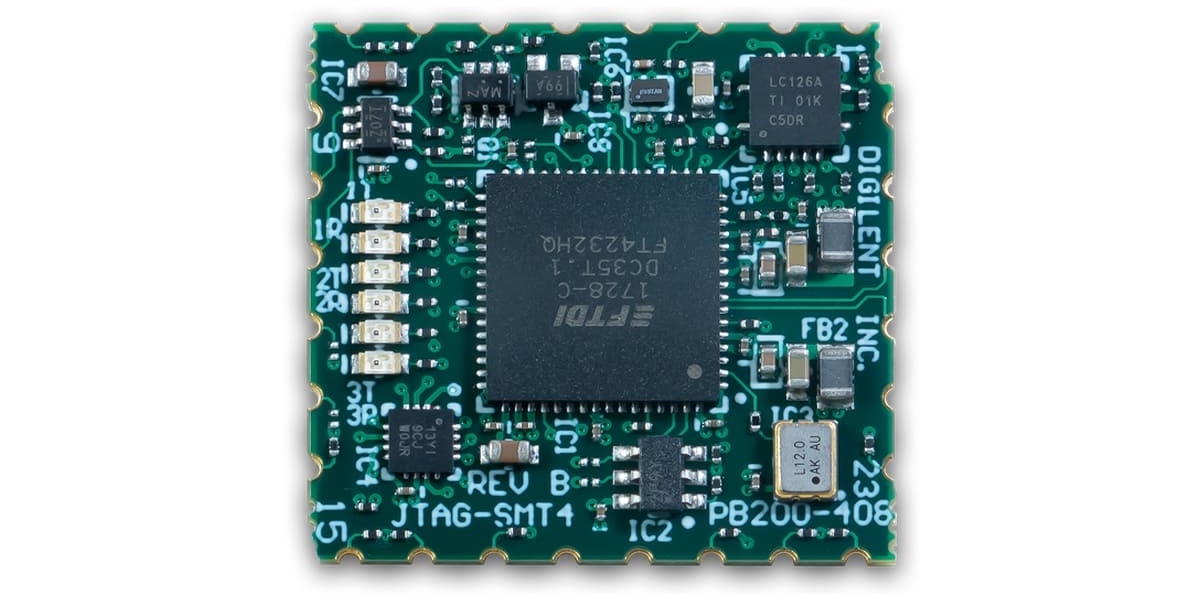

JTAG-SMT4 │ 表面貼裝編程模組 │ 可用於 Vitis

JTAG-SMT4 是一款用於 Xilinx FPGA的表面貼裝編程模組。直接連接所有 Xilinx 工具,包括 Vivado 和 Vitis。使用者可以將模組直接加載到目標板上,並像任何其他 JTAG 表面貼裝編程模組一樣對其進行回流。 JTAG-SMT4 使用 3.3V 主電源 (VDD) 和獨立的 Vref 電源來驅動 JTAG 訊號。所有 JTAG 訊號均使用高速 24mA 三態緩衝器,允許訊號電壓從 1.8V ~3.3V,總線速度高達 30M位元/秒。UART 訊號由 USB 控制器直接驅動(參考 3.3V VDD 電源),速度可達 12Mbaud 。JTAG 總線可以與其他設備共享,因為 SMT4 訊號保持高阻抗,除非在編程期間被主動驅動。SMT4 模組通過 CE 認證,完全符合歐盟 RoHS 和 REACH 規範。

產品特色

  • 用於具有 UART 通道的 Xilinx FPGA 的小型、完整、一體化 JTAG 編程/除錯解決方案
  • 與 Xilinx 軟硬體工具相容(需要 Vivado/ Vitis 2020.1 或更新版本)
  • 3 個獨立的 UART 通道,每個通道都支持高達 12Mbaud 的總線速度
  • 每個 UART 都有發送和接收 LED 高速 USB 2.0 介面,可驅動高達 30Mbit/sec 的 JTAG 總線(頻率可由使用者設置)
  • Open drain buffers 允許 PS_SRST_B 和 PS_POR_B pin 腳對 Xilinx 的 Zynq 平台執行軟體複位
  • 4 通道 USB 控制器可同時連接 JTAG 和 UART 介面
  • 內建緩衝器允許 JTAG 訊號在 1.8V~3.3V 的電壓下工作
  • 小型表面貼裝模塊可直接加載到目標板上
  • USB D+ 和 D- 訊號路由到焊盤,允許將 USB 連接器放置在主機 PCB 上的任何位置
  • 當模組未連接到電腦時,VBUS_DETECT pin 腳允許降低電流消耗

011 yes 128   產品文件:產品介紹 / 資源中心 / 電路圖
20171115 04   產品編號:410-408
