JTAG-SMT3-NC │ 表面貼裝編程模組

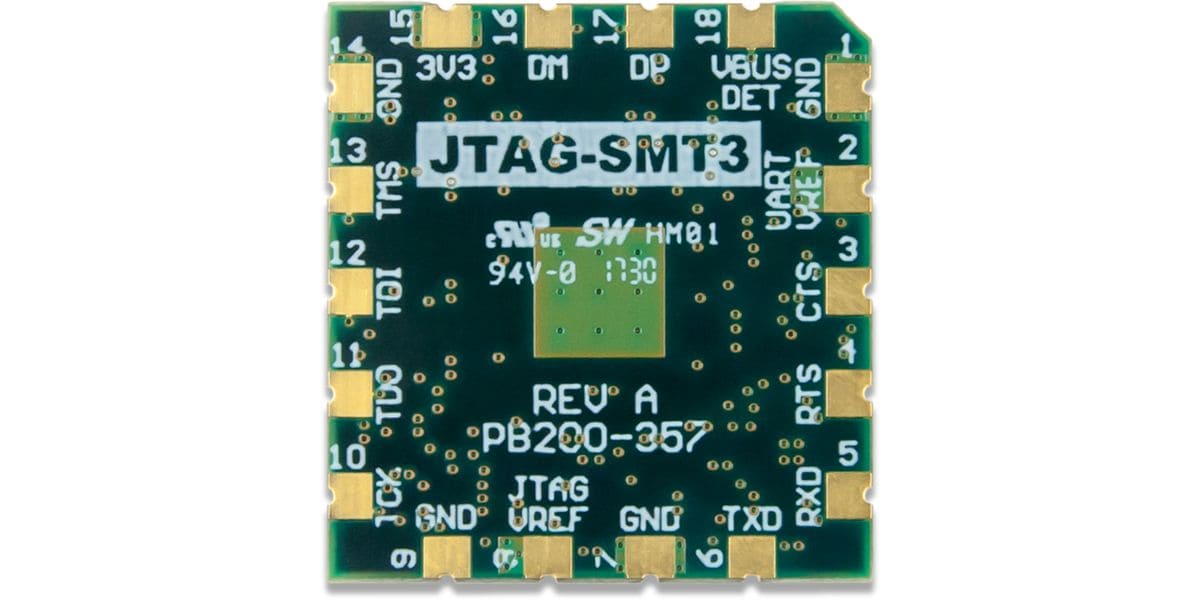

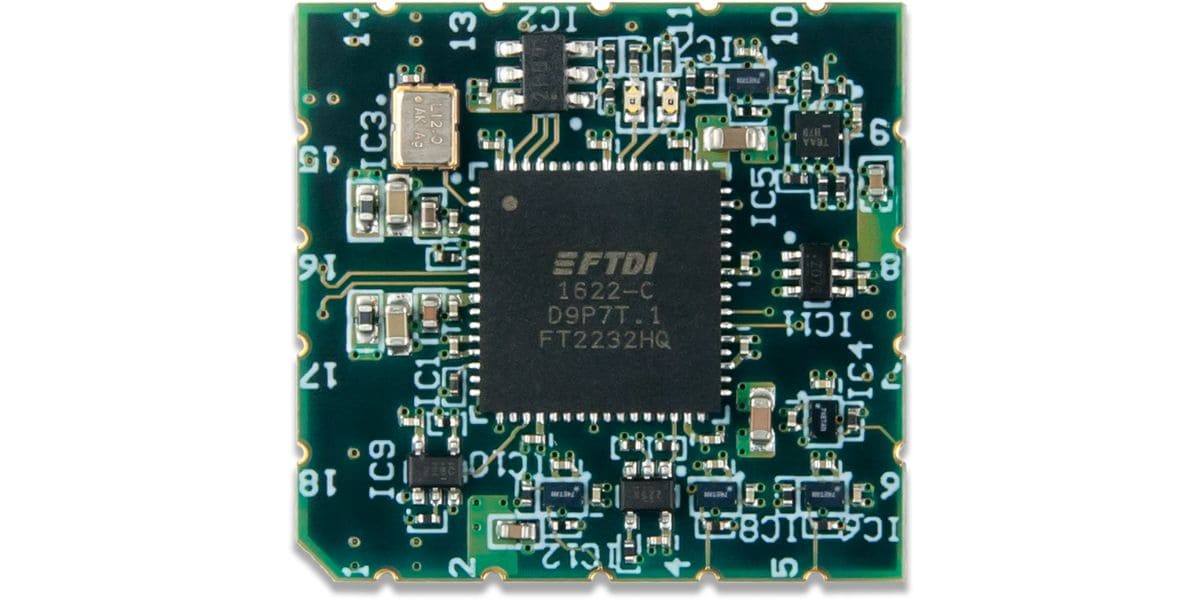

JTAG-SMT3-NC 是一款完整且完全獨立的表面貼裝編程模組,適用於 Xilinx FPGA。JTAG-SMT3-NC 可直接連接 Xilinx 工具,包括 iMPACT、ChipScope、Vivado 和 EDK,使用者可以將模組直接加載到目標板上,並像任何其他組件一樣對其進行回流。

JTAG-SMT3-NC 使用 3.3V 主電源和獨立的 Vref 電源來驅動 JTAG 和 UART 訊號,所有 JTAG 訊號均使用高速 24mA 三態緩衝器,允許訊號電壓為 1.8V~5.5V,總線速度高達 30M 位元/秒。所有 UART 訊號均使用高速 24mA 緩衝器,允許 1.8V~5.5V 的訊號電壓和高達 12Mbaud 的總線速度。JTAG 總線可與其他設備共享,因為 SMT3-NC 訊號保持高阻抗,除非在編程期間被主動驅動。SMT3-NC 模組通過 CE 認證,完全符合歐盟 RoHS 和 REACH 規範。

產品特色

  • 用於具有 UART 通道的 Xilinx FPGA 的小型、完整、一體化 JTAG 編程/除錯解決方案
  • 與 Xilinx 軟硬體工具相容
  • 高速 USB 2.0 介面,可驅動高達 30M 位元/秒的 JTAG 總線(頻率可由用戶設置)
  • PS_SRST_B pin 腳上的開漏緩衝器允許除錯軟體重置賽靈思 Zynq 平台的處理器核心
  • 雙通道 USB 控制器可同時連接 JTAG 和 UART 介面
  • JTAG 和 UART 訊號的獨立 Vref 允許每個介面在不同的電壓(1.8V 至 5.5V)下運行
  • 小型表面貼裝模組可直接加載到目標板上
  • USB D+ 和 D- 訊號路由到焊盤,允許將 USB 連接器放置在主機 PCB 上的任何位置
  • 當模組未連接到 PC 時,VBUS_DETECT pin 腳允許降低電流消耗
  • 產品符合規範:宏達電: 8473301180 / ECCN: EAR99
