產品簡介

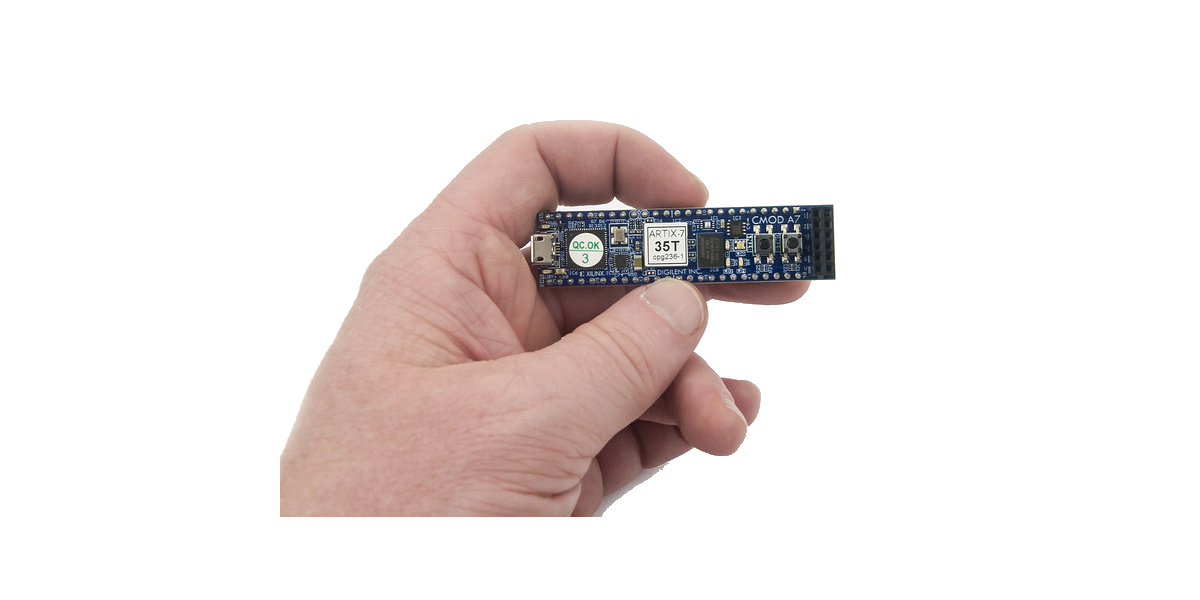

Digilent Cmod A7 是內建 Xilinx Artix-7 FPGA 的最小系統原型化開發板。 Cmod A7 外型迷你，長形的尺寸僅有1.8 x 7公分，可以裝在一個標準的插座中，適用於各種嵌入式系統。 具有 48 pin DIP，44 個數位 FPGA I/O 訊號分佈於 10 公分間距間，便於使用者將可程式設計邏輯設計連接至麵包板。Cmod A7 提供多種介面與功能，包括 USB-JTAG、USB-UART、 Digilent Pmod 介面、SRAM、Quad-SPI Flash 及基礎 I/O等，使 Cmod A7 在小巧的外型中擁有強大的功能。
Xilinx 大學計畫合作夥伴
DIGILENT是 Xilinx 大學計畫（Xilinx University Program, XUP）的積極合作夥伴。以 Xilinx FPGA 與 Zynq SoC 技術為基礎，開發多種 IC Design 教學使用的板卡與週邊硬體，支援 Vivado 進行數位設計，並以相對親民的售價，使研究者可用較低的成本取得進行教學研究。
台灣購買 l 和澄科技為 DIGILENT 美國原廠於台灣之授權代理商，銷售所有 DIGILENT 產品，並提供線上購買與技術支援服務。
支援Vivado l DIGILENT 的 FPGA 板支援 Vivado 的 HL WebPack 版本 (下載) ，非HL Design 版本。WebPack 版本為免費服務，不需授權文件，並可安裝於多台電腦上。
什麼是Cmod
Cmod ( Carrier Modules) 開發的目的在加速工程師的原型設計。與標準系統板的不同之處在於，標準板的所有 I/O 都設計為單一功能，但 Cmod 則可選擇其 I/O 的功能。 Cmod 可以配置為數位邏輯電路、Micoblaze設計、原型設計、ASIC設計。 小巧的尺寸設計，也可以裝入標準插座或麵包板使用。
硬體介面配置

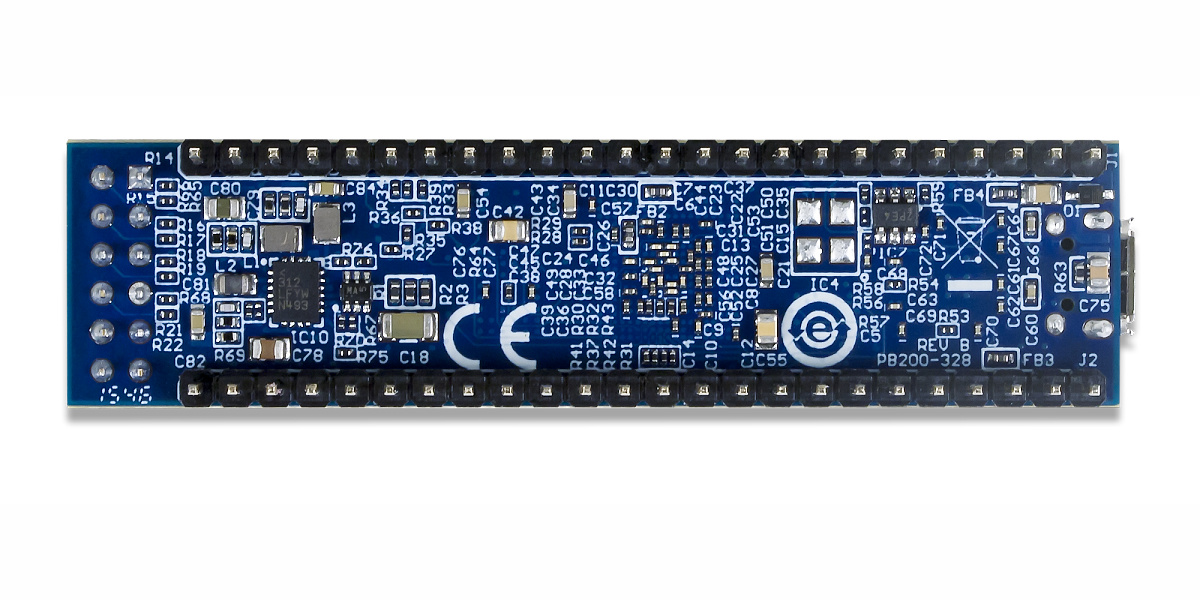

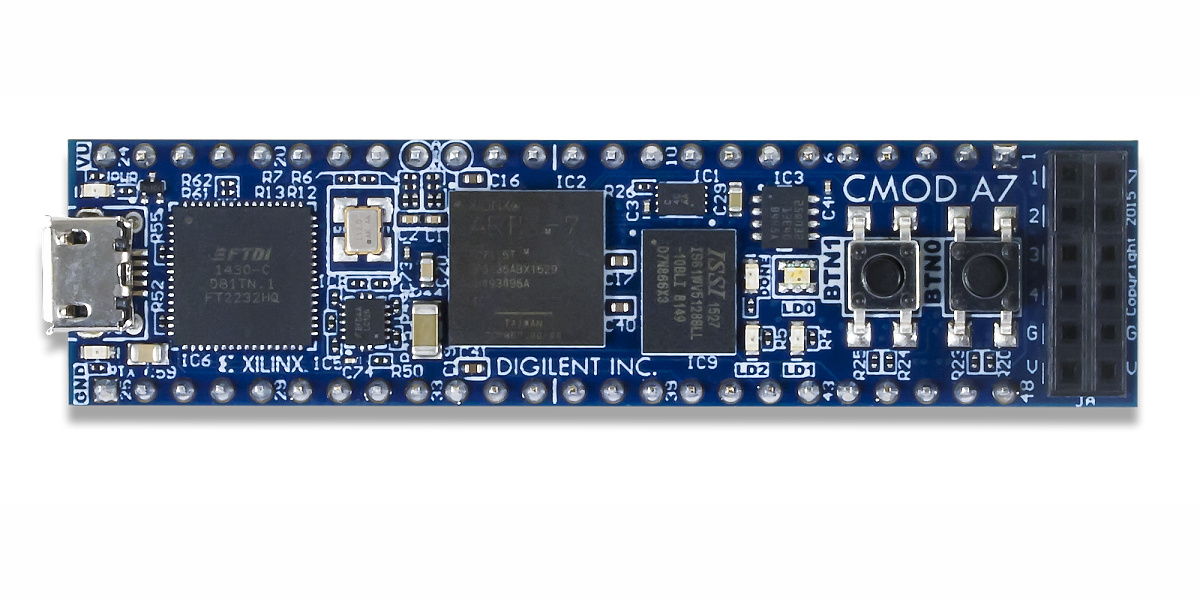

Cmod A7的硬體配置如下圖所示：
產品型號
Cmod A7 提供 Cmod A7-15T 與 Cmod A7-35T 兩個版本，兩者的主要區別在於內建 FPGA 功能不同：
| Cmod A7-35T | ||
| FPGA part | XC7A35T-1CPG236C | |
| 1 MSPS On-chip ADC | Yes | |
| Programming options | Quad-SPI Flash/JTAG | |
| Look-up Tables (LUTs) | 20,800 | |
| Flip-flops | 41,600 | |
| Block RAM | 225 KB | |
| Clock Management Tiles | 5 | |
| DSP Slices | 90 |

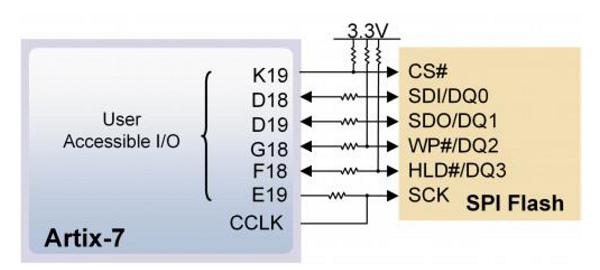

Quad-SPI Flash
FPGA 配置文件可以寫入 Quad-SPI Flash，FPGA 也可以通電後自動配置。

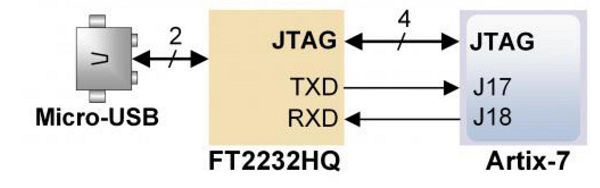

USB-UART Bridge
Cmod A7包括一個FTDI FT2232HQ USB-UART橋接器（連接到Micro-USB），使用標準 Windows COM 介面命令與電路板通訊。當 TX 或 RX 產生流量時，LED 燈號會顯示。FT2232HQ 也可作為 Digilent USB-JTAG 電路的控制器，但 USB-UART 和 USB-JTAG 功能完全相互獨立，JTAG 電路不會干擾 UART 數據傳輸。
注意：當連接到 Micro-USB 連接器時，DIP 連接器（引腳24）上的 VU pin 腳為驅動到USB主機提供的電壓（通常在 4.5V-5.5V 之間）。如果您的電源連接到 VU pin 腳，則必須在連接 USB 主機之前斷開連接，否則 Cmod A7 可能會損壞。此外，若電源為電池，可能特別危險。

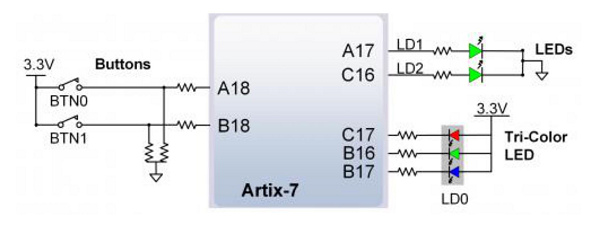

基礎輸入/輸出
Cmod A7包括一個三色LED，兩個按鈕和兩個獨立的LED。 按鈕透過通過串聯電阻連接到FPGA，以防止意外短路造成的損壞。

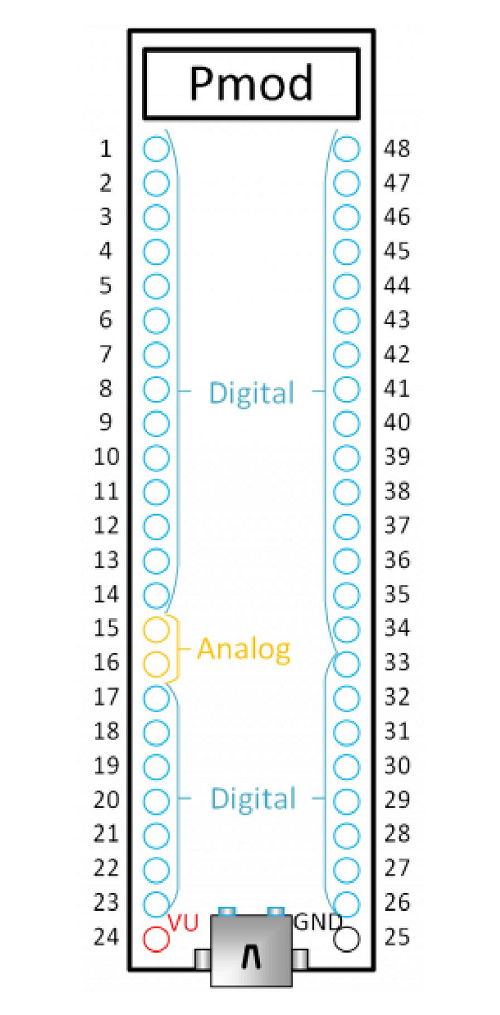

DIP連接器
Cmod A7 有一個 48 pin DIP 連接器，用於連接麵包板。 pin 腳間距為100密耳，整個模組為 0.7×2.75 英吋 (約為1.8 x 7公分) 。 48 個 pin 腳中有 44 個直接連接到FPGA 數位 I/O，兩個分壓並連接到 FPGA 模擬輸入，兩個連接到電源 pin 腳。 DIP 連接器的 pin 腳編號。
硬體規格敘述
- 512KB SRAM，支援8位元匯流排，存取時間僅需 8 毫微秒
- 4MB Quad-SPI Flash
- USB-JTAG 程式編輯電路
- USB 或外部 3.3-5.5V 連接 DIP 供電
- USB-UART橋接
- 交互與感測設備：2 個 LED、1 個 RGB LED、2 個按鈕
- 擴充介面
-
- 48 pin DIP 連接器，含 44 個數位 I/O 及 2 個類比輸入（0-3.3V）
- 1 個 Pmod 連接器，含 8 個數位 I/O
更多產品訊息
 |
產品文件：產品規格表 / 原理圖 / 資源中心 / 中文型錄 |
 |
產品編號：Cmod A7-35T：410-328-35 |
 |
