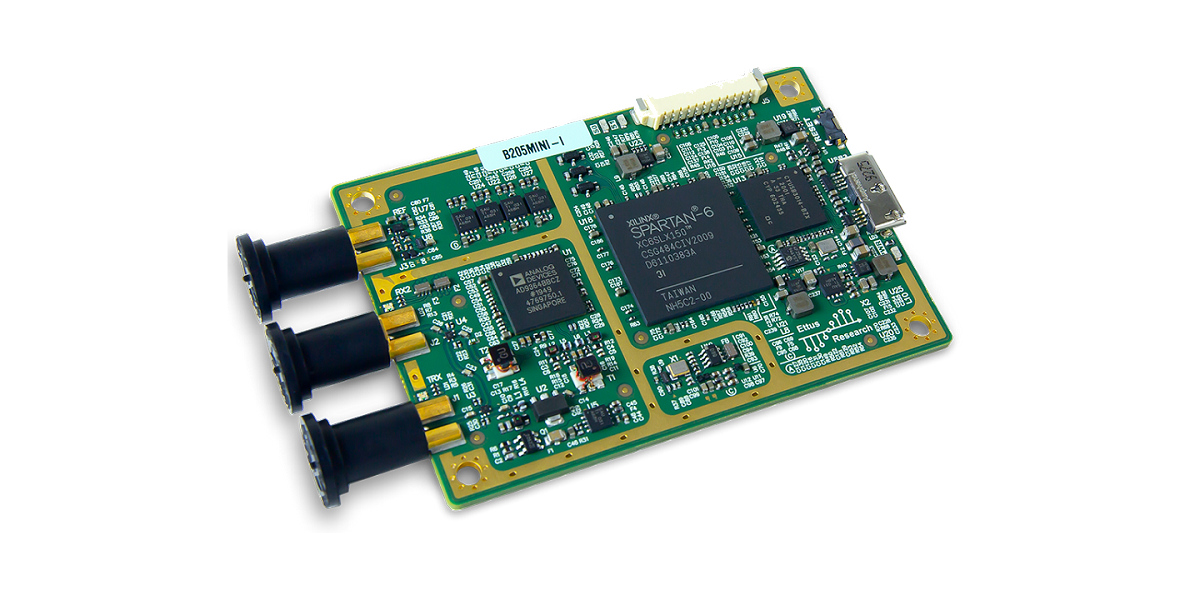

B205mini-i │ 1x1, 70MHz-6GHz SDR/Cognitive Radio │ 工業級 Spartan-6 FPGA

USRP B205mini-i 是一個靈活而緊湊的平台,非常適合業餘愛好者和 OEM 應用。由 Ettus Research 設計,提供寬頻範圍 70 MHz 至 6 GHz 與可編程的工業級 Xilinx Spartan-6 XC6SLX150 FPGA。與 USRP B200mini 相比使用更小的 FPGA。 USRP B205mini-i 的 RF 前端使用具有 56 MHz 瞬間頻寬的 Analog Devices AD9364 RFIC 收發器,由高速 USB 3.0 連接總線供電傳輸至主機。USRP B205mini-i 十分適合用於 GPIO、JTAG 、10 MHz 時脈參考或 PPS 時間參考輸入訊號同步的連接器應用。



低成本SDR的應用

USRP B210 擁有廣泛的應用,包括:FM、電視、廣播、5G、GPS、WiFi、ISM 等。使用者可以立即開始在 GNURadio 中進行原型設計並參與開源 SDR 討論區。USRP 支援 UHD 軟體,可從現有設計中直接複製 code,並與 HDSDR 和 OpenBTS 等開源應用程式相容,USRP 系統還可升級,以滿足應用程序要求。



產品規格

規格

射頻規格

通道:1 TX1 RX
頻率範圍:  70 MHz6 GHz
瞬間頻寬:最高 56 MHz
IIP3(典型NF):-  20 dBm
輸出功率:  > 10 dBm
接收噪聲係數:  <8 dB

轉換性能和時脈

ADC 擷取(最大值):  61.44 MS / s
ADC 解析度12 位元
DAC 擷取(最大值):  61.44 MS / s
DAC 解析度12 位元
主機採樣率(16b):  61.44 MS / s
頻率精確度:  +/- 2.0 ppm

功率

USB 電源:5V

物理

尺 寸:  83.3 x 50.8 x 8.4毫米
重 量:  24.0

環境

工作溫度範圍:  0-45°C
USRP 硬體驅動程序3.9.2(或更高版本)
GNU Radio應用

同步化

10 MHz 時脈參考/ PPS 時脈參考

其他 HTC: 8471809000
ECCN: 3A992.a



011 yes 128   產品文件:Ettus Support   /  資源中心
20171115 04   產品編號:6002-410-021:USRP B205mini-i (Board only)/471-045:USRP B205mini-i with enclosure
