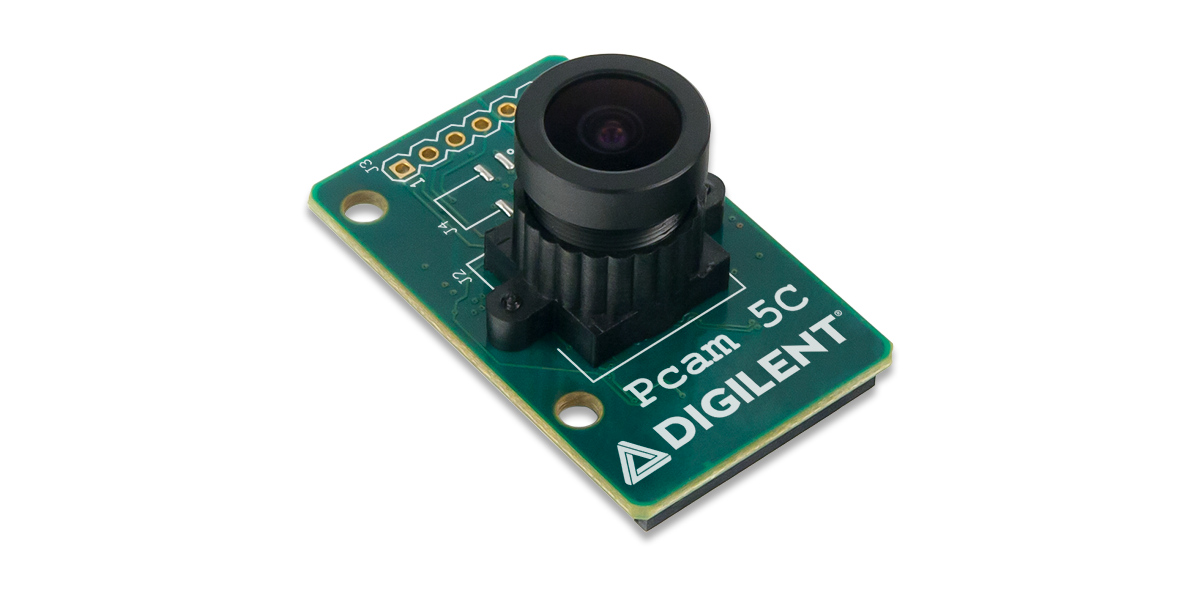

Pcam 5C │ MIPI介面 嵌入式視覺應用

Pcam 5C是 DIGILENT針對 FPGA 開發板所設計的鏡頭成像模組。Pcam 5C 內建 Omnivision OV5640 500萬像素(MP)彩色圖像感測器,擁有各種內部處理功能,可提高圖像畫質,包括自動白平衡、自動黑電平校準,以及用於調整飽和度,色調,伽瑪與清晰度的元件。圖像資訊通過雙通道 MIPI CSI-2 介面傳輸,提供足夠的數據頻寬以支援 1080p(每秒30張)與 720p(每秒60張)等常用影片格式。該模組透過一個15 pin FFC 連接至 FPGA 開發板,並 Raspberry Pi 開發板上的連接器 pin 腳相容。Pcam 5C 配有10公分扁平彈性電線與工廠安裝的 M12 定焦鏡頭,因此可以立即使用。

產品特點

  • 5MP 彩色系統晶片影像感測器
  • 用於圖像數據的 15 pin FFC連接器
  • 雙通道 MIPI CSI-2圖像感測器介面
  • 支援 QSXGA@15Hz、1080p@30Hz、720p@60Hz、VGA@90Hz、QVGA@120Hz
  • 標準 M12 鏡頭,必要時可更換鏡頭
  • 裝有 10cm 電線與工廠安裝定焦鏡

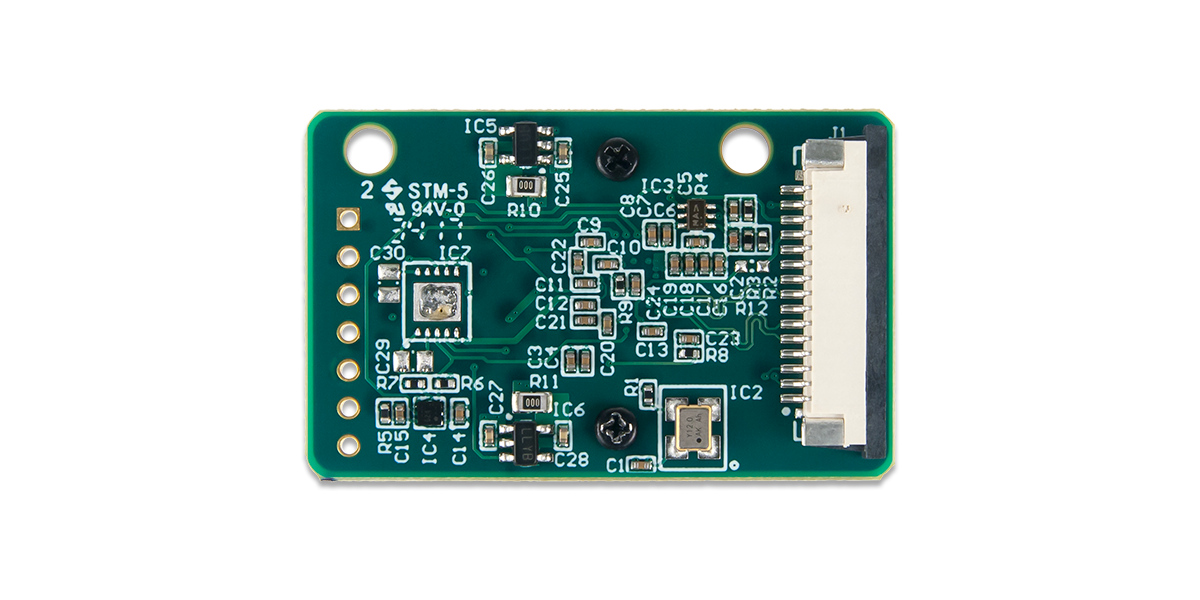

  • 彈性設計的小尺寸 PCB (4.0cmx 2.5cm)
  • 1×7 直通 100 mil 接頭,用於輔助相機訊號與Digilent 開發板/Pcam系列相容

註1:購買前請詳閱 Pcam 5C 參考手冊 的確認軟體支援細節。
註2:JPEG壓縮輸出是OV5640的一項功能,但目前尚未在此模組上進行測試。

011 yes 128   更多產品資訊:產品規格表 / 原理圖
20171115 04   產品編號:410-358
ShopeeDB 100.118 PNG   線上購買:商品連結 可線上刷卡/享運費補助!
