工業物聯網起源於資料收集系統

• 計劃簡介

   RO Scientific是一家小型工程公司，同時也是羅馬尼亞的MCC分銷商，專門提供客製化的DAQ解決RO Scientific是一家小型工程公司，同時也是羅馬尼亞的MCC分銷商，專門提供客製化的DAQ解決方案。憑藉系統設計和軟體開發方面的專業知識，當市場內的解決方案過於昂貴或無法完全滿足客戶需求時，他們會向RO Scientific求助。有一個客戶需要開發一種自動的滲透儀。由於在特定區域鑽探的投入非常昂貴，決策很大程度上取決於對預期岩心樣本進行的岩石滲透率的測量，所以準確測量岩石滲透率對於石油和天然氣行業至關重要。RO Scientific目前開發的產品是全自動，雙穩態/非穩態，2D預設和任意測量模式磁導率儀。目的是設計一種能夠提供快速、可靠的磁導率測量的設備，在大型岩心樣本上具有前所未有的準確性和可重複性。

• 挑戰

   在岩心樣本中測量磁導率的過程更像一種藝術，它很大程度上取決於執行測量的技術人員的才能和在岩心樣本中測量磁導率的過程更像一種藝術，它很大程度上取決於執行測量的技術人員的才能和專業知識。整個過程是勞力密集型且耗時的工作。RO Scientific的客戶希望將這個過程自動化，並且要求它達到和測量專家一樣的測試效果，同時可以在短時間內完成測量。

• 解决方案

  RO Scientific之所以選擇樹莓派平台，是因為他們需要盡可能小的體積，但能夠提供足夠的計算能力RO Scientific之所以選擇樹莓派平台，是因為他們需要盡可能小的體積，但能夠提供足夠的計算能力來執行一些基本的機器視覺，進行即時資料擷取和處理，並通過Wi-Fi將結果傳輸到遠端介面。選擇MCC DAQ HAT是因為它們具有高速進行準確測量的能力。整個設備由高解析度相機，X-Y工作台，控制器，樹莓派4，MCC 118和MCC 134DAQ HAT組成。HAT可同時測量四個壓力感應器，一個高精度溫度感應器和兩個熱電偶，用於測量緩慢變化的溫度量測數據，例如環境溫度。使用基於Linux®的開源MCC通用套件對系統進行了編程。完全可控軟體對RO Scientific至關重要，因此他們可以在客戶需求發生變化時隨時提供更新。

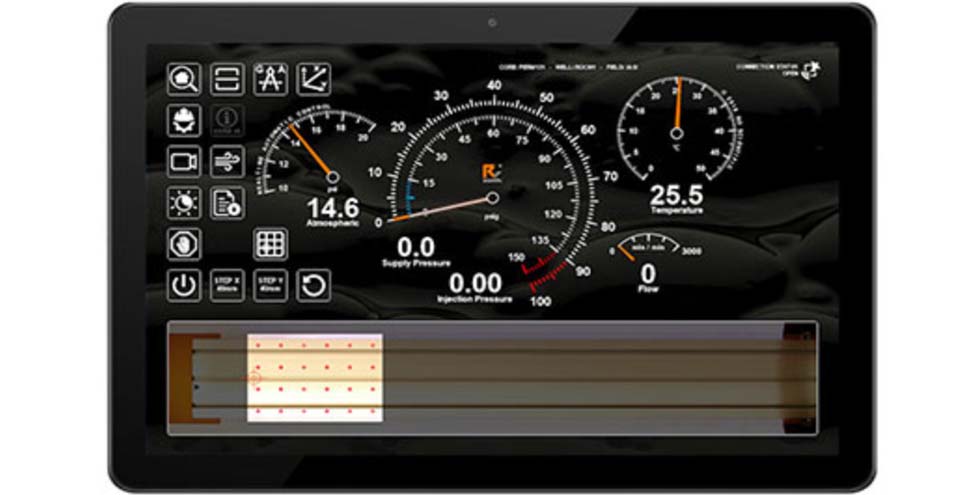

資料透過WiFi傳送到遠資料透過WiFi傳送到遠端觸控螢幕介面，操作員可以即時查看氣壓、溫度和流量資料。

探針滲透儀使用X-Y控制系統探針滲透儀使用X-Y控制系統以不到1毫米的精度對岩心樣本進行測量。樹莓派4是該解決方案的核心，可為機器視覺以及資料擷取和控制功能提供足夠的處理能力。

• 執行

   該系統使用高解析度攝影機掃描測量台，確定岩石樣本的邊緣。然後，氣動執行器將探針降低到該系統使用高解析度攝影機掃描測量台，確定岩石樣本的邊緣。然後，氣動執行器將探針降低到樣本表面，接著將氣體（通常為氮氣）注入岩石樣本中。在幾個點測量壓力，並記錄溫度資料。確定氣體黏度。快速響應的壓力感測器以10kS/s的速度進行測量，監控壓力降低。根據該壓力降低曲線，結合其他壓力和溫度量測數據，可以計算出樣本的滲透率。在樣本中的多個位置重複此過程。

• 成果

RO Scientific採用最新的滲透率測量研究，並將決策過程轉化為程式碼。結果是整體測量時間減RO Scientific採用最新的滲透率測量研究，並將決策過程轉化為程式碼。結果是整體測量時間減少了90％，並且測量結果與人類專家進行的測量一樣準確，同樣重要的是，使整個過程具有可重複性。
