工業物聯網起源於資料收集系統
基於MCC 118和樹莓派®的交流電監控物聯網方案
- 計劃簡介
一家大型移動通訊公司需要監控為其資料中心設備供電的外部220V/50Hz市區電力(外地供電)。一家大型移動通訊公司需要監控為其資料中心設備供電的外部220V/50Hz市區電力(外地供電)。確保大型資料中心對正常運行至關重要。外地供電的中斷和波動可能導致重大問題，包括降低電源轉接器和UPS其使用壽命，甚至直接將其損壞。其將導致通訊服務中斷和維護成本增加，這種情況是無法容忍的。
- 挑戰
該公司有幾個必要的需求，致使市面上很難找到現成的解決方案。這些要求包括長期監視和資料該公司有幾個必要的需求，致使市面上很難找到現成的解決方案。這些要求包括長期監視和資料儲存，高速取樣率（最高10kHz），三相電源分析以及幾種不同的警報類型。
- 解決方案
最初，工程師嘗試開發基於Arduino平台的系統，但由於缺乏多執行緒支援而陷入困境。高精度、高最初，工程師嘗試開發基於Arduino平台的系統，但由於缺乏多執行緒支援而陷入困境。高精度、高速模擬擷取的選擇也無法實現。最終，選擇樹莓派平台是因為它具有強大的CPU和GPIO輸出（用於控制警告LED）等功能，使其成為物聯網(IoT)項目的理想平台。之所以選擇MCC 118 DAQ HAT是因為它能夠高速準確地擷取多個類比輸入，以及開放原始碼軟體庫，使軟體工程師可以完全掌握並使用它的功能。

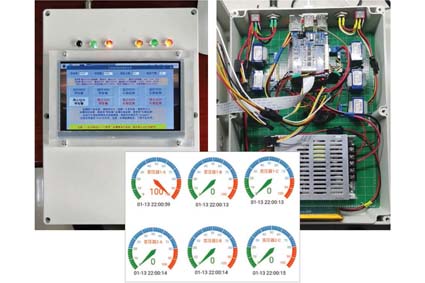

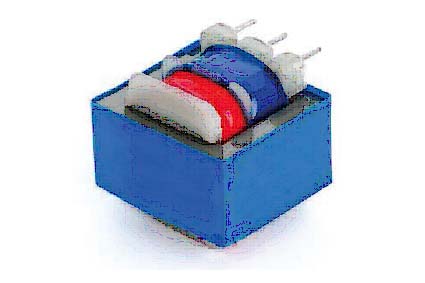

完整的系統包括樹莓派4，MCC 118 DAQ完整的系統包括樹莓派4，MCC 118 DAQ HAT，六個用於220V訊號的變壓器和一個電源。外部視圖顯示警報LED和帶有即時資料的螢幕。
- 執行
機器會生成四種類型的警報：光學警報、聲音警報、外部繼電器輸出以及物聯網(IoT)平台機器會生成四種類型的警報：光學警報、聲音警報、外部繼電器輸出以及物聯網(IoT)平台（OneNet）上的警報。
使用MCC 118的六個類比輸入進行電壓測量。使用NumPy套件進行三相功率計算。NumPy是Python的套件，可用於對數組執行數學運算，例如三角函數、統計函數和代數例程。如果測得的數據超過交流電每個周期的預期最大值和最小值，該數據將被寫入硬碟檔案，並且樹莓派上的GPIO輸出將用於控制LED發出警示訊號。
- 成果
完整的解決方案是24/7全天候監控和分析系統。該公司成功地提高了設備的可靠性，並減少了設備完整的解決方案是24/7全天候監控和分析系統。該公司成功地提高了設備的可靠性，並減少了設備的停機時間。Measurement Computing(測量計算)
